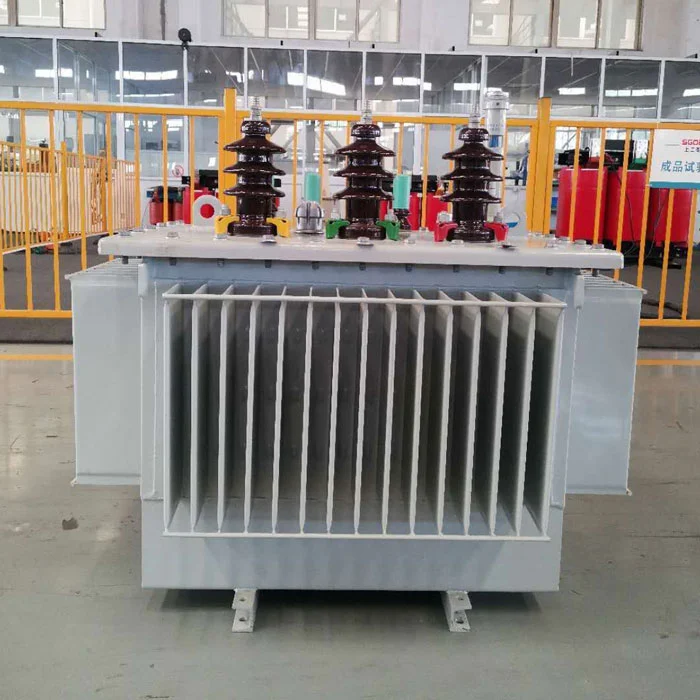

그만큼80kva 오일 침지 변압기콜드로 롤링 된 실리콘 스틸 코어 및 산소가없는 구리 권선으로 구성된 밀봉 된 전력 변환 장치입니다. 내부 열 소산을 향상시키기 위해 세로 오일 채널이 장착 된 나선형 코일 설계를 특징으로합니다. 단락 내성 구조는 일시적인 전류 서지로부터 보호하기 위해 엔드지지를 강화시킨다. 전용 리프팅 메커니즘 및 포지셔닝 시스템은 전송 안정성을 보장합니다.
그만큼80kva 오일 침지 변압기도시 전력 분배 시스템에서 주간 하중 변동을 견딜 수 있도록 도시 전력 분배 시스템에서 사용될 수 있으며, 오일-이량제 열 소산은 지속적인 전체 부하 작동을 보장합니다. 부식 방지 구조는 습한 해안 지역의 소금 스프레이 부식을 효과적으로 차단합니다.
고지대 지역의 강화 단열 오일 갭 설계는 저압 배출의 위험을 줄입니다.
| 모델 | 용량 (KVA) |
HV (KV) |
LV (KV) |
부하 손실이 없습니다 (KW) |
묵인 (%) |
무게 (kg) |
차원 (l*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
용해 된 가스 성분은 크로마토 그래피 분석에 의해 정기적으로 분석되며, 아세틸렌 농도가 비정상적 일 때 내부 결함 진단이 활성화된다. 오일 레벨은 2 색 창 표시기를 사용하여 모니터링되며 오일 레벨이 갑자기 떨어지면 비상 경보가 트리거됩니다. 연간 유전성 강도 테스트가 수행되며, 분해 전압이 임계 값 아래로 떨어질 때 진공 오일 여과가 수행됩니다.
특정 하중 속도 이하로 장기간 작동하면 오일 온도가 낮아졌습니다.80kva 오일 침지 변압기, 물 분석 및 단열 강도 감소. 오일의 수용성을 유지하려면 정기적 인 풀로드 가열이 필요합니다. 오일 온도를 유지하기 위해 겨울 셧다운 중에 자동 가열을 활성화해야합니다.
권선 변형 주파수 응답 테스트를 즉시 수행하고 참조 스펙트럼과 비교하십시오. 덮개에 매달려 고정 볼트의 변위를 점검하고 레이저 범위 파인더를 사용하여 축 치수를 확인하십시오. 비정상적인 진동 고조파를 모니터링하기 위해 무부하 테스트를 수행하십시오. 코어가 여러 지점에 접지되면 단열재를 해체하고 수리하십시오.
