SGOB 160kva 건식 변압기 산업은 기술 및 재료 과학의 발전에 힘입어 지속적으로 발전하고 있습니다. 제조업체는 변압기의 효율성, 내구성 및 안전 기능을 향상시키기 위해 연구 개발에 투자하고 있습니다. 여기에는 변압기의 열 및 전기 성능을 향상시키기 위해 비정질 금속 코어 및 친환경 절연 시스템과 같은 고급 소재를 사용하는 것이 포함됩니다.
SGOB 160kva 건식 변압기는 신뢰할 수 있고 효율적인 전원 공급 장치가 필요한 다양한 산업, 상업 및 기관 응용 분야용으로 설계된 프리미엄 전기 장치입니다. 정격 전력 용량이 160kva(킬로볼트 암페어)인 이 변압기는 전기 공학의 정점을 나타내며 가장 까다로운 환경에서도 탁월한 성능과 신뢰성을 제공합니다.
핵심 기능 및 이점:
건식 디자인:
SGOB 160kva 건식 변압기는 주조 수지 또는 VPI(진공 압력 함침) 절연 시스템을 사용하여 기존 오일 충전 변압기와 관련된 오일 누출 및 화재 위험을 제거합니다. 이 건식 설계는 안전성을 강화하고 유지 관리 요구 사항을 줄이며 제한된 공간에 더 쉽게 설치할 수 있습니다.
고효율:
첨단 재료와 건축 기술로 설계된 변압기는 높은 효율 수준을 달성하고 에너지 손실을 최소화하며 운영 비용을 절감합니다. 이는 전반적인 비용 절감과 환경 지속 가능성에 기여합니다.
내구성과 신뢰성:
극한의 온도, 진동 및 기타 열악한 환경 조건을 견딜 수 있도록 제작된 SGOB 160kva 건식 변압기는 장기적인 성능과 신뢰성을 보장합니다. 견고한 구조와 고품질 구성 요소를 통해 다양한 부하를 처리하고 최대 전력 수요에 적응할 수 있습니다.
사용자 정의 옵션:
변압기는 다양한 전압 레벨, 입력 및 출력 연결, 장착 구성을 포함한 다양한 사용자 정의 옵션을 제공합니다. 이를 통해 최종 사용자는 변압기를 특정 요구 사항에 맞게 맞춤화하여 다양성과 유용성을 향상시킬 수 있습니다.
규정 준수 및 안전:
SGOB 160kva 건식 변압기는 국제 표준 및 규정을 준수하여 안전성과 신뢰성을 보장합니다. 제조업체는 전자기 호환성(EMC), 단락 내성 기능 및 열 성능과 관련된 표준을 포함하여 변압기가 산업 표준을 준수하는지 확인하기 위해 엄격한 테스트 및 인증 프로세스를 수행합니다.
신청:
산업용: 제조 공장, 광산 작업 및 기타 고강도 산업 환경에 사용하기에 적합한 변압기는 기계, 장비 및 제어 시스템에 안정적인 전원 공급 장치를 제공합니다.
상업용: 사무실 건물, 소매점, 의료 시설 및 기타 상업 시설에 이상적인 변압기는 다양한 기기 및 시스템의 운영 요구 사항을 지원하여 생산성과 고객 만족을 보장합니다.
기관: 교육 기관, 정부 건물 및 기타 공공 시설에 적합한 변압기는 필수 서비스 및 인프라에 안정적인 전원을 제공합니다.
업계 동향 및 혁신:
SGOB 160kva 건식 변압기 산업은 기술 및 재료 과학의 발전에 힘입어 지속적으로 발전하고 있습니다. 제조업체는 변압기의 효율성, 내구성 및 안전 기능을 향상시키기 위해 연구 개발에 투자하고 있습니다. 여기에는 변압기의 열 및 전기 성능을 향상시키기 위해 비정질 금속 코어 및 친환경 절연 시스템과 같은 고급 소재를 사용하는 것이 포함됩니다.
또한 업계에서는 원격 모니터링, 진단 및 예측 유지 관리를 가능하게 하는 스마트 그리드 통합 및 사물 인터넷(IoT) 기술에 중점을 두고 있습니다. 이러한 혁신은 변압기의 작동 효율성을 향상시키고 가동 중지 시간을 줄이며 수명을 연장합니다.
제품 특징
Shanghai Industrial Transformer Co., Ltd.가 생산하는 에폭시 수지 주조 160kva 건식 변압기는 선진 외국 기술을 도입하여 심양 변압기 연구소와 협력하여 개발 및 설계되었습니다. 제품신뢰도지수는 국제선진수준에 도달하였습니다.
SGOB 160kva 건식 변압기는 안전하고 난연성, 내화성, 무공해이며 로드 센터에 직접 설치할 수 있습니다. 유지 보수가 필요 없고 설치가 쉽고 포괄적인 운영 비용이 낮고 손실이 적으며 방습 성능이 우수하고 습도 100%에서 정상적으로 작동할 수 있으며 정지 후 사전 건조 없이 작동할 수 있습니다. 낮은 부분방전, 저소음, 강력한 방열 기능을 갖추고 있으며 강제 공랭 조건에서 정격 부하 150%에서 작동할 수 있습니다.
SGOB 160kva 건식 변압기는 현재 고층 건물, 상업 센터, 공항, 역, 부두, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 및 열악한 환경 및 사용 조건을 갖춘 기타 장소에서 널리 사용됩니다.
주요 재료 및 특징

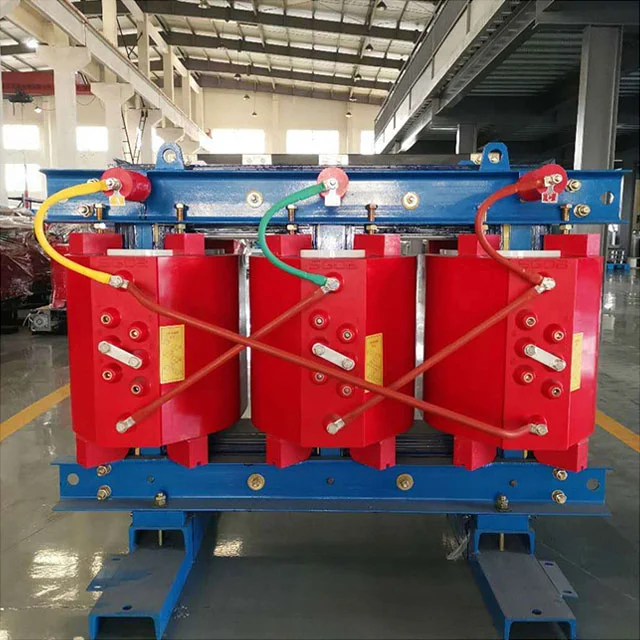

코일은 F종 절연동선을 도체로 사용하고, 유리섬유와 에폭시수지 복합재료를 절연체로 사용합니다. 팽창 계수는 구리 도체의 팽창 계수에 가깝고 내충격성, 온도 변화 저항성 및 균열 저항성이 우수합니다. 유리섬유와 에폭시 수지의 모든 성분은 자기소화성이 있어 계속 타지 않습니다. 동시에 고전압 코일은 1mbar 진공 상태에서 에폭시 수지로 주조되며 코일 내부에 기포가 없어 코일의 부분 방전이 적습니다. 동시에 변압기의 손실도 효과적으로 감소됩니다.
변압기의 철심은 45° 풀 베벨 조인트와 4단계 단계별 적층을 갖춘 일본 Nippon Steel에서 수입한 규칙적인 결 방향을 갖춘 고투과성 냉간 압연 실리콘 강판 30EH120 시리즈로 만들어졌습니다. 철심의 표면은 습기와 녹을 방지하기 위해 절연수지 페인트로 밀봉되어 있으며, 2개의 클램프와 패스너에는 부식방지 보호층이 있습니다. 전체 철심은 비적층 철 요크와 강철 당김판 구조를 채택하여 무부하 손실, 무부하 전류 및 철심 소음을 효과적으로 줄입니다.
저전압 및 고전류 코일의 경우 단락이 발생할 때 단락 스트레스가 크고 저전압 권선 수가 적습니다. 저전압 전류가 클수록 와이어 권선 유형을 사용할 때 불안정한 암페어 턴 문제가 더 두드러집니다. 발열 문제도 고려해야 한다. 이때 저전압용 포일 권선을 사용하면 위의 문제를 더 잘 해결할 수 있습니다. 우선, 호일 제품에는 축 방향 회전 및 축 방향 나선형 각도가 없습니다. 고전압 권선과 저전압 권선의 암페어 턴은 균형을 이루고 단락이 발생할 때 변압기의 축 방향 응력은 작습니다. 둘째, 얇은 단열재로 인해 다층 공기 덕트를 공정에서 마음대로 설정할 수 있으며 열 방출 문제도 더 잘 해결됩니다. 코일의 내부 용접은 완전 자동 포일 권취기의 크세논 보호 용접을 채택하여 정밀도가 높고 용접 저항이 낮으며 외부 용접 공정이 없습니다. 권선층 사이에는 DMD 절연재를 사용하고, 권선 후 끝부분을 수지로 밀봉하고 경화시킵니다.
저소음, 높은 풍압, 미려한 외관 등의 특성을 지닌 직교류 상류 냉각팬을 채택하여 변압기의 과부하 용량을 향상시켰습니다. 온도 제어는 지능형 온도 컨트롤러를 채택하여 변압기 작동의 안전성과 신뢰성을 향상시킵니다.
제품 설명
에폭시수지절연 건식변압기는 매우 안전한 제품입니다. 로드센터에 직접 설치할 수 있습니다. 사전 건조 없이 100% 습도 환경에서도 잘 작동됩니다. 그것은 건축 분야, 상업 중심지, 공항, 역, 항구, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 등에서 널리 사용되었습니다.
제품 특징
● 내화성
● 내습성
● 손쉬운 유지관리 및 설치
● 열악한 환경에서도 잘 작동함
● 무공해 제품
● 종합운전시 손실이 적음
매개변수
| 모델 | 부하 손실 없음 (W) |
부하 손실 (120%) |
의존성 (%) |
무부하 전류 (%) |
소음 수준 (LPA) 데시벨 |
무게 (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(비)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(비)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(비)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(비)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(비)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(비)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(비)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(비)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(비)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| 모델 | 치수(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| 모델 | 용량(KVA) | 길이 (MM) |
폭(MM) | 키 (MM) |
세로(MM) | 수평(MM) | 무게(KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
회사 프로필
Shanghai Industry Transformers Co., Ltd(SGOB)는 배전 장비의 전 범위 공급업체입니다. 당사의 제품은 다음과 같습니다:
● 유침 변압기
● 35KV 유침 변압기
● 에폭시 수지 절연 건식 전력 변압기
● 비정질 합금 배전 변압기
● 태양광 변압기
● 풍력 변압기
● 박스형 변전소 변압기
우리 회사는 2007년에 설립되었으며 현재 40,000m2의 작업장과 200명 이상의 직원을 보유하고 있습니다. 당사의 제품은 발전 및 배전, 석탄 생산, 야금, 석유 및 가스, 화학, 건설, 항만, 공항, 철도 및 도시 인프라와 같은 광범위한 산업 분야에서 널리 사용됩니다.
우리는 또한 전기 캐비닛 및 인클로저, 배전반과 같은 관련 장비를 생산합니다. 현재 우리는 열간 수축 커넥터, 전기 케이블 및 관련 기계 장비 등과 같은 다른 전력 관련 영역으로 제품 라인을 확장하고 있습니다. 우리의 목표는 원스톱 구축입니다. 글로벌 고객 기반을 위한 전기 장비 및 부품 공급 플랫폼입니다.
우리는 엄격한 품질 관리 시스템을 통해 최고 품질의 제품을 제공합니다. 직원 200명 중 46명이 엔지니어 경험이 있습니다. 당사의 품질 시스템에는 다음에 대한 자격이 포함됩니다.
● 중국 국가 변압기 품질 감독 센터
● ISO-9001:2008 품질경영시스템
● ISO-14001:2004 환경경영시스템
● OHSMS18000 안전보건 시스템
우리의 특허:
당사의 생산 및 품질 테스트 역량은 다음과 같습니다.
● 자동 호일 감기
● 디지털 실리콘 강판 및 슬릿팅
● 전자동 진공건조로 및 바니시 라인
● HAEFLY 부분방전 시험기
● HAEFLY 전력 분석기
● HAEFLY 고조파 분석기
그 결과, 인프라 투자를 극대화할 수 있는 고효율, 저전력 소모, 저소음을 갖춘 우수한 제품이 탄생했습니다.
