SGOB 30kva 건식 변압기는 현대 산업, 상업 및 주거 환경의 다양한 요구 사항을 충족하도록 설계된 다용도의 안정적인 전력 변환 솔루션입니다. 건식 구조, 고효율, 컴팩트한 디자인 및 고급 보호 시스템은 공간이 제한되고 안전이 가장 중요한 응용 분야에 이상적인 선택입니다. 맞춤형 옵션과 견고한 구조를 갖춘 변압기는 장기적인 신뢰성과 성능을 보장하여 모든 전기 인프라에 귀중한 추가 요소가 됩니다.
The SGOB 30kva Dry Transformer is a high-performance, compact, and reliable power transformation solution designed for a wide range of applications where space is a constraint and safety is paramount. With a rated power capacity of 30 kilovolt-amperes (kva), this transformer is specifically engineered to meet the demands of modern industrial, commercial, and residential settings.
주요 특징
건식 구조:
변압기의 코어와 권선은 난연성, 습기 방지 및 환경 친화적인 재료로 캡슐화되어 절연유가 필요하지 않습니다.
이러한 건식 구조는 오일 누출 및 화재 위험을 제거하므로 변압기를 더욱 안전하게 작동하고 유지 관리하기 쉽게 만듭니다.
고효율:
SGOB 30kva 건식 변압기는 전력 전송 중 에너지 손실을 최소화하여 고효율 수준에서 작동하도록 설계되었습니다.
이는 전기 요금 절감에 기여하고 최종 사용자의 환경 영향을 줄입니다.
컴팩트한 디자인:
세련되고 컴팩트한 디자인으로 변압기는 최소한의 공간을 차지하므로 제한된 공간에 설치하는 데 이상적입니다.
This design also facilitates easy transportation and installation, reducing overall installation costs and time.
고급 보호 시스템:
과전류, 과전압 및 온도 계전기를 포함한 다양한 보호 장치를 갖춘 변압기는 결함 및 이상 현상에 대한 포괄적인 보호 기능을 제공합니다.
These features ensure the safety of personnel and equipment, and prevent potential downtime and damage.
내구성과 신뢰성:
고품질 재료와 정밀 엔지니어링으로 제작된 변압기는 산업 및 상업 환경의 혹독함을 견딜 수 있도록 설계되었습니다.
Its robust construction ensures long-term reliability and performance, minimizing the need for maintenance and repairs.
사용자 정의 가능한 옵션:
SGOB 30kva 건식 변압기는 특정 전력 요구 사항 및 애플리케이션 요구 사항을 충족하도록 맞춤 설정할 수 있습니다.
여기에는 다양한 전압 레벨, 입력 및 출력 연결, 장착 구성에 대한 옵션이 포함되어 변압기가 최종 사용자의 기존 전기 인프라에 원활하게 통합되도록 보장합니다.
응용
SGOB 30kva 건식 변압기는 다음을 포함한 광범위한 응용 분야에 적합합니다.
상업용 건물: 사무실 건물, 소매점 및 기타 상업 공간의 조명, HVAC 시스템 및 기타 전기 장비에 안정적인 전력을 제공합니다.
산업 설정: 제조, 정제 및 기타 산업 환경에서 기계, 장비 및 생산 라인의 작동을 지원합니다.
주거용: 가정과 소규모 기업을 위한 안전하고 효율적인 전력 솔루션을 제공하여 일상적인 요구에 안정적이고 신뢰할 수 있는 전원 공급을 보장합니다.
특수 응용 분야: 공간이 제한되고 안전이 최우선인 해양, 광산 및 기타 특수 환경에 사용하기에 적합합니다.
제품 특징
Shanghai Industrial Transformer Co., Ltd.가 생산하는 에폭시 수지 주조 30kva 건식 변압기는 선양 외국 기술을 도입하여 심양 변압기 연구소와 협력하여 개발 및 설계되었습니다. 제품신뢰도지수는 국제선진수준에 도달하였습니다.
SGOB 30kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.
SGOB 30kva 건식 변압기는 이제 고층 건물, 상업 센터, 공항, 역, 부두, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 및 열악한 환경 및 사용 조건을 갖춘 기타 장소에서 널리 사용됩니다.
주요 재료 및 특징

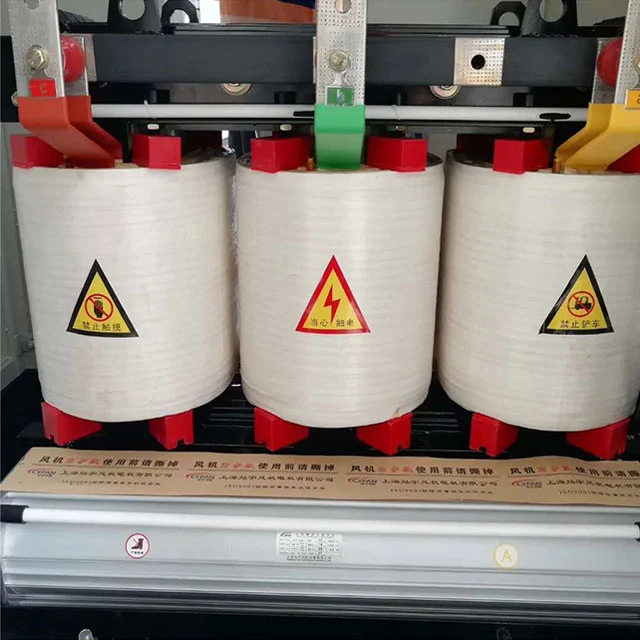

The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.
변압기의 철심은 45° 풀 베벨 조인트와 4단계 단계별 적층을 갖춘 일본 Nippon Steel에서 수입한 규칙적인 결 방향을 갖춘 고투과성 냉간 압연 실리콘 강판 30EH120 시리즈로 만들어졌습니다. 철심의 표면은 습기와 녹을 방지하기 위해 절연수지 페인트로 밀봉되어 있으며, 2개의 클램프와 패스너에는 부식방지 보호층이 있습니다. 전체 철심은 비적층 철 요크와 강철 당김판 구조를 채택하여 무부하 손실, 무부하 전류 및 철심 소음을 효과적으로 줄입니다.
저전압 및 고전류 코일의 경우 단락이 발생할 때 단락 스트레스가 크고 저전압 권선 수가 적습니다. 저전압 전류가 클수록 와이어 권선 유형을 사용할 때 불안정한 암페어 턴 문제가 더 두드러집니다. 발열 문제도 고려해야 한다. 이때 저전압용 포일 권선을 사용하면 위의 문제를 더 잘 해결할 수 있습니다. 우선, 호일 제품에는 축 방향 회전 및 축 방향 나선형 각도가 없습니다. 고전압 권선과 저전압 권선의 암페어 턴은 균형을 이루고 단락이 발생할 때 변압기의 축 방향 응력은 작습니다. 둘째, 얇은 단열재로 인해 다층 공기 덕트를 공정에서 마음대로 설정할 수 있으며 열 방출 문제도 더 잘 해결됩니다. 코일의 내부 용접은 완전 자동 포일 권취기의 크세논 보호 용접을 채택하여 정밀도가 높고 용접 저항이 낮으며 외부 용접 공정이 없습니다. 권선층 사이에는 DMD 절연재를 사용하고, 권선 후 끝부분을 수지로 밀봉하고 경화시킵니다.
저소음, 높은 풍압, 미려한 외관 등의 특성을 지닌 직교류 상류 냉각팬을 채택하여 변압기의 과부하 용량을 향상시켰습니다. 온도 제어는 지능형 온도 컨트롤러를 채택하여 변압기 작동의 안전성과 신뢰성을 향상시킵니다.
제품 설명
에폭시수지절연 건식변압기는 매우 안전한 제품입니다. 로드센터에 직접 설치할 수 있습니다. 사전 건조 없이 100% 습도 환경에서도 잘 작동됩니다. 그것은 건축 분야, 상업 중심지, 공항, 역, 항구, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 등에서 널리 사용되었습니다.
제품 특징
● 내화성
● 내습성
● 손쉬운 유지관리 및 설치
● 열악한 환경에서도 잘 작동함
● 무공해 제품
● 종합운전시 손실이 적음
매개변수
| 모델 | 부하 손실 없음 (W) |
부하 손실 (120%) |
의존성 (%) |
무부하 전류 (%) |
소음 수준 (LPA) 데시벨 |
무게 (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(비)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(비)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(비)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(비)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(비)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(비)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(비)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(비)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(비)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| 모델 | 치수(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| 모델 | 용량(KVA) | 길이 (MM) |
폭(MM) | 키 (MM) |
세로(MM) | 수평(MM) | 무게(KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
회사 프로필
Shanghai Industry Transformers Co., Ltd(SGOB)는 배전 장비의 전 범위 공급업체입니다. 당사의 제품은 다음과 같습니다:
● 유침 변압기
● 35KV 유침 변압기
● 에폭시 수지 절연 건식 전력 변압기
● 비정질 합금 배전 변압기
● 태양광 변압기
● 풍력 변압기
● 박스형 변전소 변압기
Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.
We also produce related equipment such as electrical cabinets and enclosures, switchgear boxes Currently, we are expanding our product line into other power-related areas like hot shrink connectors, electrical cables and associated mechanical equipment etc. Our goal is to build a one-stop electrical equipment and parts supply platform for our global customer base.
우리는 엄격한 품질 관리 시스템을 통해 최고 품질의 제품을 제공합니다. 직원 200명 중 46명이 엔지니어 경험이 있습니다. 당사의 품질 시스템에는 다음에 대한 자격이 포함됩니다.
● 중국 국가 변압기 품질 감독 센터
● ISO-9001:2008 품질경영시스템
● ISO-14001:2004 환경경영시스템
● OHSMS18000 안전보건 시스템
우리의 특허:
당사의 생산 및 품질 테스트 역량은 다음과 같습니다.
● 자동 호일 감기
● 디지털 실리콘 강판 및 슬릿팅
● 전자동 진공건조로 및 바니시 라인
● HAEFLY 부분방전 시험기
● HAEFLY 전력 분석기
● HAEFLY 고조파 분석기
그 결과, 인프라 투자를 극대화할 수 있는 고효율, 저전력 소모, 저소음을 갖춘 우수한 제품이 탄생했습니다.
