Shanghai Industrial Transformer Co., Ltd.는 상업용 배전용 80kVA 오일 침수형 변압기를 공급합니다. 주요 응용 분야: 상업 시설의 경우 10kV/20kV에서 0.4kV로 강압됩니다. 무부하 손실 0.18kW, 부하 손실 1.05kW. 연간 전기료는 약 1,000원입니다. 50% 평균 부하에서 $420. 총중량 540kg.
제조사:상하이산업변압기유한공사(2007년 설립)

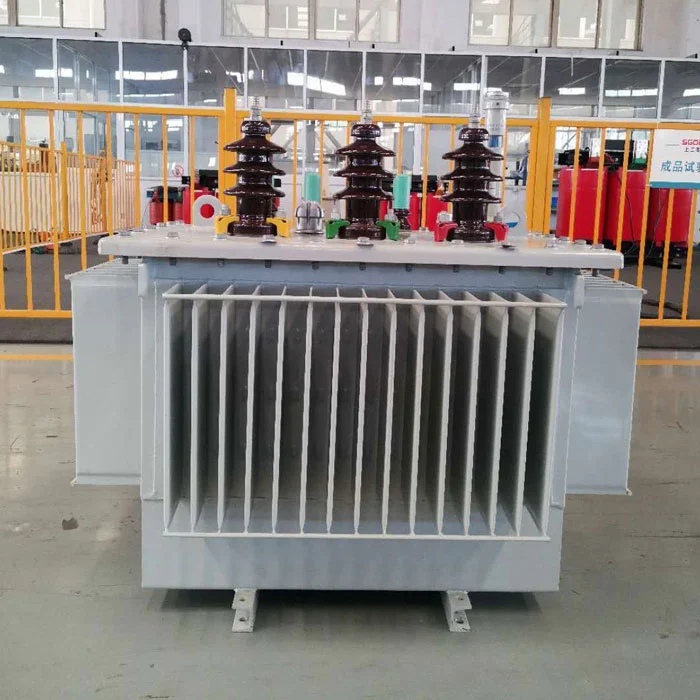

그만큼상업용 배전용 80kVA 오일 침지 변압기총 연결 부하가 0.4kV에서 150~250A인 편의점(300~500m²), 커뮤니티 클리닉, 소규모 호텔(20~30개 객실), 경공업 작업장 등 중소 상업 시설에 대한 공통 사양입니다.
| 장비 유형 | 수량 | 소계 부하(kVA) |
|---|---|---|
| LED 조명(각 100W) | 100개의 비품 | 10 |
| HVAC(각 5kW 냉각) | 4대 | 20 |
| 엘리베이터(7.5kW) | 1개 단위 | 8 |
| POS 시스템 + IT | 10개의 워크스테이션 | 5 |
| 냉동(상업용 쿨러) | 6대 | 12 |
| 다양한 매장 | - | 15 |
| 총 일반 부하 | 70kVA | |
| 안전마진 | 10kVA |
상업용 배전용 80kVA 오일 침수형 변압기는 향후 확장을 위해 10~15%의 예비 용량을 갖춘 위의 일반적인 상업용 혼합을 지원합니다.
| 정격 용량 | 80kVA |
| 1차 전압 | 10 ±2×2.5% / 20kV |
| 2차 전압 | 400V / 230V 삼상 |
| 빈도 | 50Hz |
| 연결 그룹 | Dyn11(표준) |
| 무부하 손실(측정) | ≤0.18kW(일반 0.176-0.179) |
| 부하 손실 @75°C | 1.05kW 이하 |
| 임피던스 | 4% |
| 무부하 전류 | ≤1.7%(일반적으로 1.5-1.6%) |
| 총질량 | 540kg(오일 질량 약 105kg) |
| 배송 크기 | 950 × 600 × 1250mm(포장) |
| 냉각방식 | ONAN (오일 천연 공기 천연) |
| 1m 거리에서의 소음 수준 | 55dB(A) 이하 |
| 매개변수 | 공장 테스트 평균 | IEC 한계 | 상태 |
|---|---|---|---|
| 무부하 손실 | 0.177kW | 0.20kW(최대) | 한도 미만 11.5% |
| 부하 손실 | 1.04kW | 1.10kW | 한도 미만 5.5% |
| 무부하 전류 | 1.55% | 2.0% | 한도 미만 22.5% |
계산 기준: 50% 평균 부하(40kVA)에서 작동하는 80kVA 변압기, 역률 0.85, 작동 시간 5,840시간/년(16시간/일 × 365일), 전기 요금 $0.12/kWh.
| 손실 유형 | 전력(kW) | 연간에너지(kWh) | 연간 비용 |
|---|---|---|---|
| 무부하 손실(연중무휴) | 0.18 | 1,577 | $189 |
| 부하 손실(50% 부하 시) | 1.05 × (0.5)² = 0.26 | 1,518 | $182 |
| 총 | 평균 0.44 | 3,095 | $371 |
60% 평균 부하(48kVA)에서 연간 비용은 약 $440로 증가합니다.
상업용 변압기는 사람이 거주하는 공간 근처에 설치되는 경우가 많습니다. 소음원 및 완화상업용 배전용 80kVA 오일 침지 변압기:
| 소음원 | 기부금 | 이 모델의 완화 |
|---|---|---|
| 코어 자기왜곡 | 70% | 자속 밀도가 1.65T로 감소(표준 1.70T 대비) |
| 냉각팬(장착된 경우) | 0% | 팬 없음 - ONAN만 해당 |
| 탱크 진동 | 20% | 코어와 탱크 사이의 진동 방지 패드 |
| 자기 윙윙거리는 소리 | 10% | 스텝랩 코어 조인트 |
| 시설 유형 | 일반적인 최대 수요 | 추천등급 | 왜 |
|---|---|---|---|
| 소형편의점 (200m²) | 25-35kVA | 50kVA | 80kVA 대형 |
| 슈퍼마켓(500m²) | 55-70kVA | 80kVA | 일반적인 부하와 일치 |
| 소규모 호텔(객실 25개) | 50-65kVA | 80kVA | AC 부하 피크 허용 |
| 지역사회 보건소 | 40-60kVA | 80kVA | 의료기기 서지마진 |
| 경기계 공장(3~5대) | 50-75kVA | 80kVA | 모터 시동 전류 |
| 사무용 건물(1500m²) | 60-85kVA | 100kVA | 80kVA 경계선 |
최대 수요가 연속 4시간 이상 70kVA를 초과하는 경우 대신 100kVA를 선택하십시오.
| 요구 사항 | 이 80kVA 장치 | 메모 |
|---|---|---|
| 필요한 바닥 면적 | 0.45m²(870×510mm) | 추가로 600mm 전면 접근 가능 |
| 바닥 하중 | 540kg + 오일 함유량 | 최소 1,000kg/m² |
| 천장 높이 | 최소 2.2m | 부싱 접근용 |
| 환기구 | 0.15m² 입구 + 출구 | 자연 대류 |
| 화재 예방 | IEC 60076-12 준수 룸 | 실내 오일 충전 필수 |
| 가연성 물질로부터의 공간 확보 | 1.5m | NFPA 70에 따라 |
상업용 배전용 각 80kVA 오일 침수형 변압기에는 다음과 같은 측정값(단지 "통과/실패"가 아님)이 포함된 테스트 보고서가 함께 제공됩니다.
구매자는 생산 배치를 추적할 수 있는 일련 번호가 포함된 PDF 보고서를 받습니다.
Shanghai Industrial Transformer Co., Ltd.는 2024년 1월부터 2026년 1월까지 80kVA(S11-M-80/10) 47대를 출하했습니다.
해당 유닛은 필리핀(12대), 인도네시아(8대), 나이지리아(6대), 베트남(5대), 중국 국내(16대) 고객에게 인도되었습니다. 참고 고객의 연락처 정보는 기밀 유지 계약에 따라 제공될 수 있습니다.
이것상업용 배전용 80kVA 오일 침지 변압기공장에서 측정된 평균 무부하 손실은 0.177kW, 소음 수준은 55dB(A) 이하이며, 배송된 47개 장치에 걸쳐 보증 청구가 전혀 없습니다. 0.4kV에서 150~250A 서비스를 요구하는 슈퍼마켓, 소규모 호텔, 경상업시설에 적합합니다.
