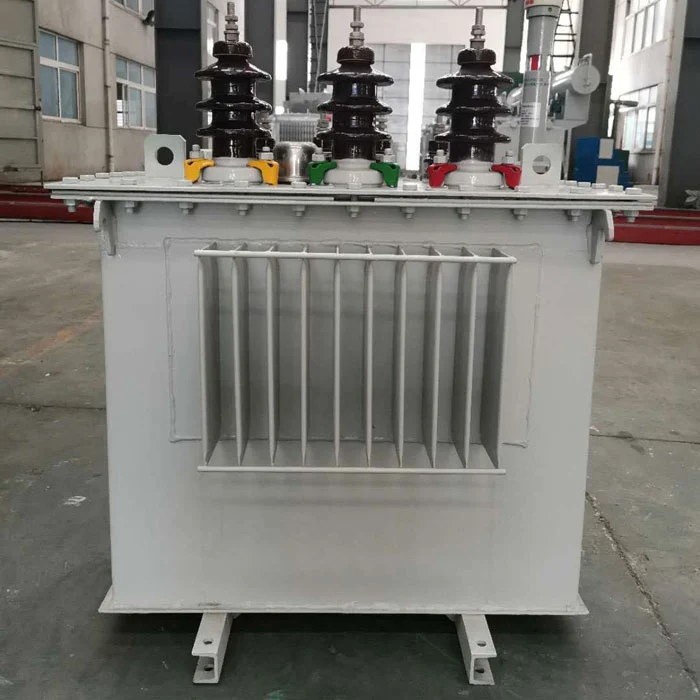

SGOB 유효 열 방출 100kVA 배전 변압기 중국 공급 수출은 연속 부하 하에서 안정적인 열 제어를 위해 설계되었습니다. 최적화된 오일 순환 냉각 및 저손실 실리콘 스틸 코어를 통해 효율적인 열 관리, 에너지 낭비 감소, 상업용 및 산업용 전력 네트워크의 안정적인 작동을 보장합니다.
SGOB효과적인 열 방출 100kVA 배전 변압기 수출업체는 실험실 전용 성능 데이터보다는 온도 거동, 부하 적응성 및 장기 주기 안정성을 강조하는 실용적인 현장 작업 사고방식으로 설계되었습니다.
많은 표준 배전 변압기에서 열은 주로 최적화된 내부 흐름 경로 없이 기본 오일 대류를 통해 관리됩니다. 이는 종종 지속적인 부하 하에서 국지적인 온도 상승으로 이어집니다.
SGOB는 열 경로 최적화에 중점을 두어 이를 개선합니다.
- 탱크 구조 내부의 정체된 오일 존을 감소시킵니다.
- 와인딩 채널 내부의 방향성 오일 흐름을 향상시킵니다.
- 코일-오일 열전달 효율 향상
- 장기간 부하 시 핫스팟 형성 제어
- 단기 피크 제어 대신 온도 상승 곡선 안정화
기존 모델과 비교할 때 핵심 개선 사항은 "더 많은 냉각"이 아니라 더 잘 제어된 열 분포입니다.
SGOB 유효 방열 100kVA 배전 변압기는 상업용 건물, 소규모 공장, 옥외 변전소 등 실제 설치 환경을 기반으로 설계되었습니다.
구조적 하이라이트:
- 열팽창 시 변형을 줄이기 위한 강화된 권선 지지대
- 오일 침투를 개선하기 위해 최적화된 코일 간격
- 진동으로 인한 변위를 줄이기 위한 기계적 잠금 시스템
- 일관된 대류 순환을 위해 설계된 탱크 구조
- 습기로 인한 열 노화를 방지하기 위한 밀봉 안정성 향상
이 구조는 단기적인 테스트 성능보다는 장기적인 현장 신뢰성을 목표로 합니다.
SGOB는 냉각 용량만 늘리는 대신 발전원의 열을 줄입니다.
엔지니어링 접근 방식:
- 고투자율 실리콘강으로 자화전류 손실 감소
- 구리 권선 레이아웃으로 저항 발열 최소화
- Step-lap core구조로 자속분포균형 향상
- 가변 부하 조건에서 고조파 가열 감소
- 최적화된 라미네이션 가공으로 와전류 손실 감소
이 "먼저 열을 줄인 다음 소멸시키는" 전략은 냉각만 업그레이드하는 것보다 더 효과적으로 효율성을 향상시킵니다.
건식 또는 기본 통풍식 변압기와 비교하여 오일 침지는 다음과 같은 확실한 열적 이점을 제공합니다.
SGOB 오일 침지 시스템의 장점:
- 오일은 단열재와 열 전달 매체 역할을 합니다.
- 공기 냉각 시스템에 비해 열 확산 속도가 빠릅니다.
- 피크 부하 사이클에서 더욱 안정적인 온도
- 단시간 수요가 많을 때 과부하 내성이 향상됩니다.
- 온도 급등으로 인한 절연 파괴 위험 감소
따라서 불안정하거나 변동이 심한 부하 환경에 더 적합합니다.
재료 공학은 열 방출 성능에 중요한 역할을 합니다.
- 심재 : 저손실 방향성 규소강
- 도체: 열에 대한 저항률이 안정적인 무산소 구리
- 절연 : 내열성을 갖춘 오일-페이퍼 복합 시스템
- 씰링 : 내부 압력 안정성을 유지하는 노화 방지 고무
- 구조용 강철: 열과 압력 균형을 위해 강화된 탱크 본체
모든 재료는 ISO9001 시스템 제어에 따른 수입 검사를 통해 검증됩니다.
| 모델 | 용량(kVA) | HV (kV) | LV (kV) | 무부하 손실(kW) | 임피던스(%) | 체중(kg) | 치수(mm) |
| S11-M-50/10 | 50 | 6~20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6~20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6~20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6~20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOB효과적인 열 방출 100kVA 배전 변압기온도 변화를 최소화하면서 안정적인 장시간 작동을 원하는 사용자에게 적합합니다.
일반적인 애플리케이션 환경:
- 소매 및 상업용 배전 시스템
- 소규모 제조 및 가공 작업장
- 도시 주거용 변전소
- 경공업 자동화 설비
- 인프라 보조전원 시스템
- 부하 변동이 잦은 혼합 부하 환경
열 안정성 설계는 주변 온도가 높거나 환기가 제한된 환경에서 특히 유용합니다.
대부분의 기존 변압기는 최적화된 내부 흐름 아키텍처 없이 패시브 오일 순환에 주로 의존하므로 온도 분포가 고르지 않을 수 있습니다.
SGOB는 세 가지 실제 운영상의 격차에 초점을 맞춰 이를 개선합니다.
- 권선 구조 내부의 열 분포가 고르지 않음
- 지속적인 고하중 하에서 열 전달이 느림
- 부하 변동 시 열 안정성이 부족함
100kVA 배전 변압기는 단순히 재료 두께나 탱크 크기를 늘리는 대신 내부 오일 흐름 경로를 재설계하고 열 전달 일관성을 강화함으로써 이러한 문제를 해결합니다.
SGOB는 Shanghai Industry Transformers Co., Ltd.에서 제조하며 통합 생산 능력을 갖추고 있습니다.
- 40,000m² 규모의 현대적인 생산 기지
- CNC 실리콘강 절단 및 적층 라인
- 자동 코일 권선 및 진공 건조 시스템
- 전기적 성능 시험 연구실
- IEC60076 및 GB1094 표준을 완벽하게 준수합니다.
이 회사는 고립된 맞춤형 단위보다는 글로벌 인프라 프로젝트를 위한 안정적인 대량 생산에 중점을 두고 있습니다.
100kVA 배전 변압기의 각 장치는 다단계 검증을 거칩니다.
- 전부하 조건에서의 온도 상승 테스트
- 오일 순환 효율 검증
- 절연강도 및 유전시험
- 단락 기계적 응력 평가
- 손실측정(무부하 및 부하손실)
이는 배송 전 일관된 열 동작을 보장합니다.
SGOB효과적인 열 방출 100kVA 배전 변압기열안정성이 최적화된 유통솔루션으로 자리매김하고 있습니다. 기존 냉각 가정에 의존하는 대신 내부 열 흐름 제어를 개선하고 손실로 인한 가열을 줄이며 온도 균일성을 향상시켜 안정적인 작동과 유지 관리 의존도 감소가 필요한 장기적인 상업용 및 산업용 배전 시스템에 적합합니다.
