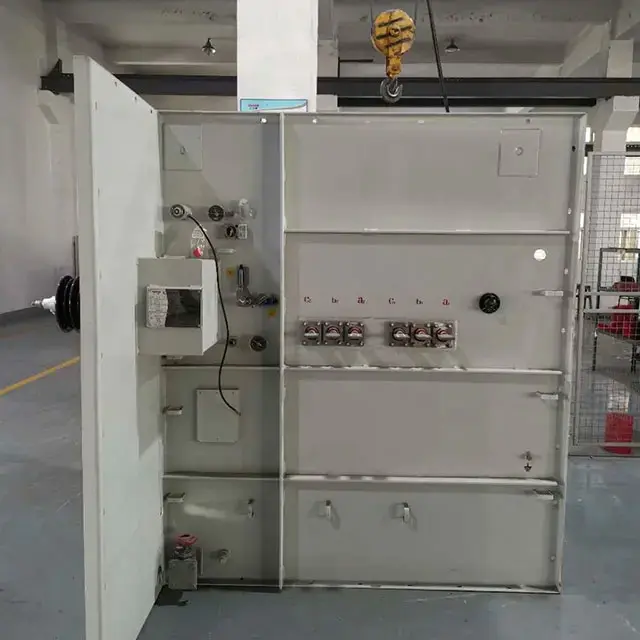

광전지 변압기태양광 인버터와 전기 그리드 또는 로컬 부하 사이에서 전기를 변환하고 조절하여 태양광 발전(PV) 에너지 시스템을 지원하도록 설계된 특수 유형의 전기 변압기입니다. 현대 태양광 발전소 및 분산 에너지 프로젝트에서 광전지 변압기는 호환성, 안전성 및 효율적인 전력 전송을 보장하는 데 도움이 되는 필수 구성 요소입니다.
광전지 변압기는 태양광 발전 시스템 내에서 세 가지 주요 기능을 수행합니다.
| 요소 | 기능 | 전압 범위 |
|---|---|---|
| 태양광 패널 | 햇빛을 DC 전기로 변환 | 최대 ~1100V DC |
| 인버터 | DC를 AC로 변환 | 400~800V AC |
| 광전지 변압기 | 승압/강압 및 절연 | 400V AC → 최대 35kV 이상 |
| 그리드/로드 | 전기를 전송하고 공급하다 | 중/고전압 |
태양광 변압기는 태양광 패널에서 생성된 전기가 안전하고 효율적이며 유틸리티 그리드 또는 지역 배전 네트워크와 호환되도록 보장하기 때문에 필수적입니다. 태양광 발전소는 조도 및 기상 조건에 따라 가변 전력을 생성합니다. 변압기는 안정적인 사용을 위해 전력을 안정화하고 준비하는 데 도움이 됩니다.
기본적으로 광전지 변압기는 기존 전력 변압기와 유사하게 기능하지만 PV 환경에 대처하도록 특별히 설계되었습니다.
변압기는 인버터의 AC 전력을 처리하여 이를 그리드 상호 연결에 적합한 중전압 또는 고전압 수준으로 승압합니다. 일반적으로 유틸리티 규모 설치의 경우 6.6kV ~ 35kV 이상 범위입니다.
애플리케이션 크기와 디자인에 따라 여러 가지 구성이 있습니다.
광전지 변압기는 일반적으로 설치됩니다.
| 특징 | 광전지 변압기 | 기존 변압기 |
|---|---|---|
| 설계 목적 | 가변 부하 및 인버터 고조파용으로 설계됨 | 안정적인 그리드 조건을 위해 설계됨 |
| 고조파 관리 | 인버터 고조파를 완화하는 기능 포함 | 표준 절연 및 권선만 해당 |
| 설치환경 | 야외 재생 가능 에너지 설정 | 실내외 종합유통 |
| 전압 특성 | 인버터 출력 및 그리드 요구 사항과 일치 | 그리드 분배 요구 사항과 일치 |
광전지 변압기는 태양광 인버터의 전기를 그리드 통합 또는 로컬 전력 사용에 적합한 수준으로 변환하고 조절하는 태양광 발전 시스템용으로 특별히 설계된 변압기로, 종종 인버터 고조파 및 환경 스트레스를 관리하기 위한 추가 기능이 포함되어 있습니다.
안정된 그리드 조건에서 작동하는 기존 변압기와 달리, 광전지 변압기는 태양광 발전 응용 분야에서 흔히 발생하는 변동하는 부하, 인버터 고조파 및 다양한 환경 조건을 처리하도록 설계되었습니다.
광전지 변압기가 제공하는 전기 절연은 PV 시스템의 결함이나 교란이 그리드로 전파되는 것을 방지하여 안전성을 향상시키고 연결 양쪽의 장비를 보호합니다.
예. 고품질 광전지 변압기는 고조파를 줄이고, 전압을 안정화하고, 전력 품질을 개선하여 전체 시스템 성능을 향상시킬 수 있습니다.
이는 유틸리티 규모의 태양광 발전소, 분산형 옥상 PV 시스템 및 인버터 출력과 그리드 또는 로컬 네트워크 요구 사항 간의 조정이 필요한 하이브리드 설치에 가장 일반적으로 사용됩니다.
