유지보수 및 검사 가이드
건식 변압기는 오일 충전 장치보다 유지 관리가 덜 필요하지만 정기적인 검사는 여전히 필수적입니다.
월간 점검
- 시각 상태 평가
- 환기 경로를 확인하세요
- 작동 온도 모니터링
- 전기 연결 검사
연간 검사
- 열화상 분석
- 절연 저항 테스트
- 내부 구성 요소 청소
- 단자의 토크 검증
예방적 유지보수를 통해 예상치 못한 가동 중단 시간을 크게 줄이고 서비스 수명을 연장할 수 있습니다.

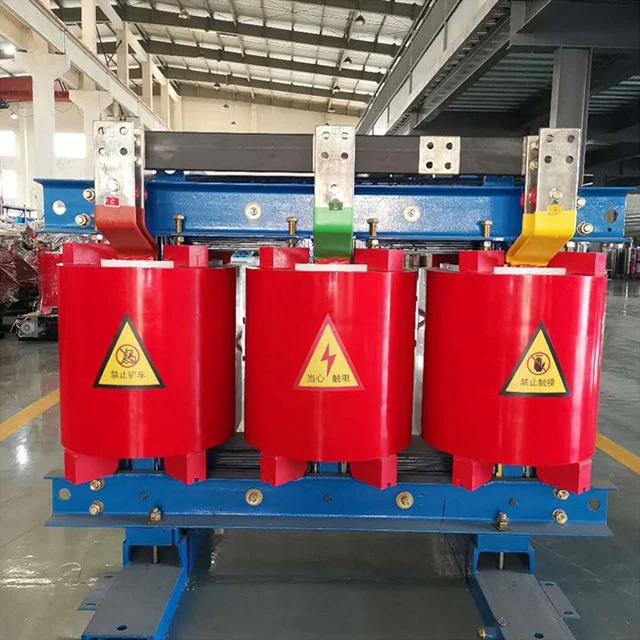

A 500kVA 건식 변압기상업용 건물, 산업 시설, 재생 에너지 시스템, 의료 기관 및 데이터 센터 전반에 걸쳐 가장 널리 사용되는 배전 솔루션 중 하나가 되었습니다. 오일 충전 변압기와 달리 건식 변압기는 향상된 안전성, 낮은 유지 관리 요구 사항 및 환경 친화적인 작동을 제공합니다.
이 포괄적인 가이드에서는 작동 원리, 기술 사양, 장점, 설치 고려 사항, 산업 적용, 유지 관리 관행 및 구매 권장 사항을 포함하여 구매자가 500kVA 건식 변압기에 대해 알아야 할 모든 것을 살펴봅니다. 새로운 전기 프로젝트를 계획하든 기존 시스템을 업그레이드하든 이 기사는 정보에 입각한 결정을 내리는 데 도움이 될 것입니다.
500kVA 건식 변압기는 절연유를 냉각 매체로 사용하지 않고 전자기 유도를 통해 회로 간 전기 에너지를 전달하도록 설계된 중용량 변압기입니다.
건식 변압기는 오일 대신 공기 순환과 특수 절연 시스템을 활용하여 작동 중에 발생하는 열을 방출합니다. 권선은 일반적으로 고품질 에폭시 수지 또는 진공 압력 함침 재료를 사용하여 절연됩니다.
500kVA 등급은 변압기가 최대 500킬로볼트 암페어의 피상 전력을 처리할 수 있어 중형 산업 및 상업 시설에 적합하다는 것을 나타냅니다.
| 매개변수 | 일반적인 값 |
|---|---|
| 용량 | 500kVA |
| 빈도 | 50Hz / 60Hz |
| 냉각방식 | AN / AF |
| 절연 등급 | F/H |
| 보호 수준 | IP20-IP54 |
작동 원리는 전자기 유도를 기반으로 합니다. 전기 에너지가 1차 권선으로 들어가 변압기 코어 내에 자속을 생성합니다. 이 자기장은 2차 권선에 전압을 유도하여 다양한 전압 레벨에서 전력 전송을 가능하게 합니다.
변압기 코어는 일반적으로 에너지 손실을 최소화하고 효율성을 극대화하기 위해 고급 실리콘 강철 적층을 사용하여 제조됩니다.
건식 변압기는 자연 또는 강제 공기 냉각 시스템을 사용합니다. 권선에서 생성된 열은 주변 환경으로 직접 방출되므로 오일 탱크 및 관련 유지 관리가 필요하지 않습니다.
사양은 프로젝트 요구 사항, 현지 표준 및 설치 환경에 따라 다릅니다.
| 특징 | 일반적인 사양 |
|---|---|
| 1차 전압 | 11kV / 10kV / 13.8kV |
| 2차 전압 | 400V / 415V / 480V |
| 능률 | 98% 이상 |
| 온도 상승 | 80K-100K |
| 소음 수준 | 저소음 설계 |
가장 중요한 이점 중 하나는 화재 안전입니다. 오일을 사용하지 않기 때문에 오일 누출, 연소, 환경 오염의 위험이 거의 없습니다.
건식 변압기는 절연유 누출로 인한 토양 또는 지하수 오염 가능성을 제거합니다.
많은 시설에서는 건식 변압기를 로드 센터에 더 가깝게 설치할 수 있어 케이블 비용과 전송 손실을 줄일 수 있기 때문에 선호합니다.
최신 주조 수지 기술은 습기, 먼지 및 산업 오염 물질에 대한 강력한 저항성을 제공합니다.
500kVA 건식 변압기의 다양성으로 인해 다양한 부문에 걸쳐 배포가 가능합니다.
| 산업 | 애플리케이션 |
|---|---|
| 상업용 건물 | 배전 시스템 |
| 제조 공장 | 생산설비 공급 |
| 병원 | 중요한 전력 지원 |
| 데이터 센터 | 안정적인 에너지 분배 |
| 재생에너지 | 태양광 및 풍력 통합 |
| 공항 | 인프라 전력 시스템 |
| 요인 | 건식 변압기 | 석유로 채워진 변압기 |
|---|---|---|
| 화재 위험 | 매우 낮음 | 더 높은 |
| 유지 | 낮은 | 보통의 |
| 환경에 미치는 영향 | 훌륭한 | 잠재적인 누출 위험 |
| 실내 설치 | 이상적인 | 제한된 |
| 초기비용 | 더 높은 | 낮추다 |
초기 구매 가격은 더 높을 수 있지만 장기적인 운영 비용 절감으로 인해 건식 변압기는 비용 효율적인 투자가 되는 경우가 많습니다.
올바른 변압기를 선택하려면 여러 가지 기술 및 운영 요소를 평가해야 합니다.
숙련된 제조업체와 협력하면 적절한 맞춤화 및 프로젝트 사양 준수를 보장할 수 있습니다.
올바른 설치는 변압기 신뢰성과 수명에 큰 영향을 미칩니다.
작동 준비 상태를 검증하기 위해 정기적인 시운전 테스트를 수행해야 합니다.
건식 변압기는 오일 충전 장치보다 유지 관리가 덜 필요하지만 정기적인 검사는 여전히 필수적입니다.
예방적 유지보수를 통해 예상치 못한 가동 중단 시간을 크게 줄이고 서비스 수명을 연장할 수 있습니다.
변압기 가격에 영향을 미치는 몇 가지 요인은 다음과 같습니다.
초기 비용은 다양하지만 에너지 효율성 향상과 유지 관리 비용 절감으로 인해 장기적으로 매력적인 수익을 창출하는 경우가 많습니다.
변압기 산업은 스마트 그리드 개발 및 재생 에너지 확장과 함께 계속해서 발전하고 있습니다.
이러한 혁신은 운영자가 더 큰 신뢰성, 향상된 효율성 및 낮은 수명주기 비용을 달성하는 데 도움이 됩니다.
Q1: 500kVA 건식 변압기의 예상 수명은 얼마나 됩니까?
적절하게 유지 관리된 건식 변압기는 정상적인 조건에서 25~35년 이상 안정적으로 작동할 수 있습니다.
Q2: 500kVA 건식 변압기를 실내에 설치할 수 있습니까?
예. 건식 변압기는 안전과 환경 보호가 우선시되는 실내 설치용으로 특별히 설계되었습니다.
Q3: 건식 변압기는 재생 에너지 프로젝트에 적합합니까?
전적으로. 많은 태양광 및 풍력 에너지 시설에서는 안전성, 효율성 및 낮은 유지 관리 요구 사항으로 인해 건식 변압기를 사용합니다.
Q4: 유지 관리는 얼마나 자주 수행해야 합니까?
정기적인 육안 검사는 매달 실시해야 하며, 포괄적인 테스트는 일반적으로 매년 수행하는 것이 좋습니다.
Q5: 급유 변압기와 비교할 때 주요 장점은 무엇입니까?
주요 장점으로는 화재 안전성 향상, 유지 관리 감소, 환경 친화성, 실내 설치 용이성 등이 있습니다.
질문 6: 건식 변압기가 가혹한 환경을 처리할 수 있습니까?
최신 주조 수지 설계는 적절하게 지정될 경우 습기, 먼지 및 산업 오염 물질에 대한 탁월한 저항성을 제공합니다.
500kVA 건식 변압기는 안전성, 효율성, 신뢰성 및 환경적 책임의 이상적인 균형을 나타냅니다. 산업계에서 운영 연속성과 지속 가능한 인프라를 점점 더 우선시함에 따라 건식 변압기는 상업, 산업, 의료 및 재생 에너지 부문에서 계속해서 인기를 얻고 있습니다.
기술 사양, 설치 요구 사항, 유지 관리 관행 및 적용 시나리오를 이해함으로써 의사 결정자는 변압기 투자 가치를 극대화하는 동시에 향후 수년간 신뢰할 수 있는 전력 분배를 보장할 수 있습니다.
고품질 변압기 솔루션을 원하는 조직의 경우,상하이 산업용 변압기 유한 회사 전문적인 엔지니어링 지원, 맞춤형 변압기 제조, 다양한 산업 요구에 맞는 신뢰할 수 있는 배전 기술을 제공합니다.
문의하기오늘은 귀하의 프로젝트 요구 사항에 대해 논의하고 귀하의 시설에 가장 적합한 500kVA 건식 변압기 솔루션을 찾아보겠습니다.
