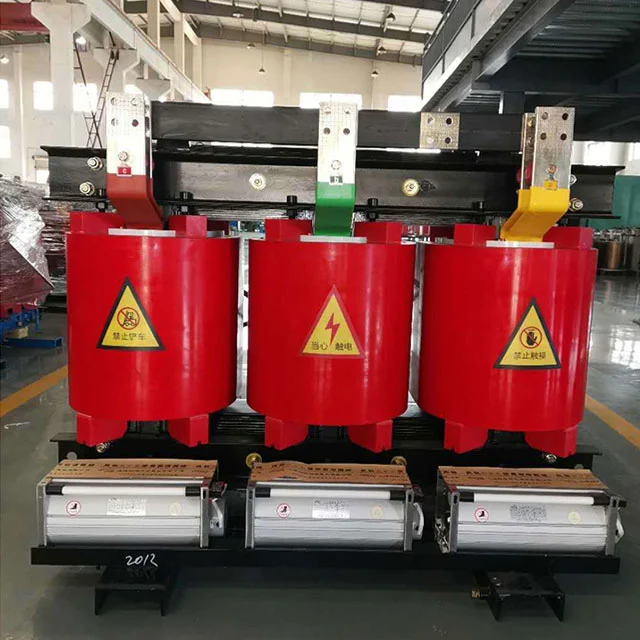

SGOB는 주요 중국 2000kVA 드라이 트랜스포머, 공급 업체 및 수출국입니다. SGOB 2000KVA Dry Transformer는 현대 산업 및 상업 환경의 고출력 요구를 충족하도록 설계된 강력한 전기 장치입니다. 전력 등급이 2000 킬로 볼트 암페어 (KVA) 의이 변압기는 타의 추종을 불허하는 성능과 안정성을 제공합니다.
SGOB 2000KVA Dry Transformer는 현대 산업 및 상업 환경의 고출력 요구를 충족하도록 설계된 강력한 전기 장치입니다. 전력 등급이 2000 킬로 볼트 암페어 (KVA) 의이 변압기는 타의 추종을 불허하는 성능과 안정성을 제공합니다.
건식 유형 설계는 석유 누출 및 환경 오염의 위험을 제거하여 친환경적이고 지속 가능한 선택입니다. 트랜스포머의 컴팩트 한 발자국과 견고한 빌드는 공간 제약 조건을 포함한 다양한 환경에서 쉽게 설치하고 작동 할 수 있도록합니다.
SGOB 2000KVA 드라이 트랜스포머는 효율적이고 조용한 작동을 보장하기 위해 고급 냉각 시스템을 갖추고 있습니다. 이로 인해 소음 공해 및 열 발생이 최소화되어 변압기의 수명을 연장하고 전반적인 성능을 향상시킵니다. 에너지 효율적인 설계는 전력 손실을 최소화하고 하중으로의 전력 전달을 극대화하여 에너지 비용과 탄소 발자국을 줄입니다.
트랜스포머는 특정 고객 요구 사항을 충족하도록 사용자 정의 할 수 있으며 다양한 응용 프로그램에 맞는 다양한 옵션을 제공합니다. 모듈 식 설계를 통해 쉽게 액세스하고 유지 보수를 할 수있어 다운 타임 및 운영 비용이 줄어 듭니다. SGOB 2000KVA Dry Transformer는 업계 표준 및 규정을 준수하여 모든 응용 분야의 안전성 및 안정성을 보장합니다.
제품 기능
에폭시 수지 캐스트는 Shanghai Industrial Transformer Co., Ltd.가 생산 한 2000kVA 드라이 트랜스포머는 고급 외국 기술을 도입하여 Shenyang Transformer Research Institute와 협력하여 개발 및 설계되었습니다. 제품 신뢰성 지수는 국제 고급 수준에 도달했습니다.
SGOB 2000KVA 드라이 트랜스포머는 안전하고 화염 재지 및 화력이 없으며 오염이 없으며로드 센터에 직접 설치할 수 있습니다. 유지 보수가없고 설치하기 쉽고 포괄적 인 운영 비용, 낮은 손실, 수분 방지 성능이 우수하며 100% 습도에서 정상적으로 작동 할 수 있으며 셧다운 후 사전 건조없이 작동 할 수 있습니다. 부분 방전, 저음, 강한 열 소산 기능이 낮으며 강제 공기 냉각 조건 하에서 150% 정격 하중에서 작동 할 수 있습니다.
SGOB 2000KVA 드라이 트랜스포머는 이제 고층 건물, 상업용 센터, 공항, 스테이션, 부두, 지하철, 공장, 지하 유통 스테이션, 해상 석유 시추 플랫폼, 발전소 및 기타 환경 및 사용 조건이있는 기타 장소에서 널리 사용됩니다.
주요 자료 및 기능
코일은 F- 클래스 절연 구리 와이어를 도체 및 유리 섬유로 사용하고 에폭시 수지 복합 재료를 절연으로 사용합니다. 그것의 확장 계수는 구리 도체의 확장 계수에 가깝고 충격 저항, 온도 변화 저항 및 균열 저항이 우수합니다. 유리 섬유 및 에폭시 수지의 모든 성분은 자체 공학적이며 계속 연소되지 않습니다. 동시에, 고전압 코일은 1MBAR 진공 상태 아래 에폭시 수지로 주조되며 코일 내부에는 기포가 없어 코일의 부분 배출이 작다는 것을 보장합니다. 동시에, 변압기의 손실은 효과적으로 감소된다.
변압기의 철 코어는 45 ° 풀 베벨 조인트와 4 단계 단계별 스태킹이있는 일본 Nippon Steel에서 수입 된 순서 대통령 방향이있는 30eh120 시리즈의 고전성 냉간 실리콘 스틸 시트로 만들어졌습니다. 철 코어의 표면은 수분과 녹을 방지하기 위해 단열 수지 페인트로 밀봉되며, 두 클램프와 패스너에는 반응 방지 보호 층이 있습니다. 전체 철 코어는 비 묶인 철 요크 및 스틸 풀 플레이트 구조를 채택하여 부하 손실, 무부하 전류 및 철 코어 노이즈를 효과적으로 감소시킵니다.
저전압 및 고전류 코일의 경우 단락이 발생하면 단락 응력이 크고 저전압 회전의 수가 적습니다. 저전압 전류가 클수록 와이어 와인딩 유형이 사용될 때 불안정한 암페어 회전 문제가 더 두드러집니다. 열 소산 문제도 고려해야합니다. 현재 저전압에 호일 권선을 사용하면 위의 문제를 더 잘 해결할 수 있습니다. 우선, 포일 제품에는 축 방향 회전과 축 방향 와인딩 나선형 각도가 없습니다. 높은 전압 와인딩의 암페어 회전은 균형을 이루고 단락이 발생할 때 변압기의 축 응력이 작습니다. 둘째, 단열재가 얇기 때문에 다층 공기 덕트를 과정에서 마음대로 설정할 수 있으며 열 소산 문제도 더 잘 해결됩니다. 코일의 내부 용접은 완전 자동 포일 와인딩 머신의 크세논 보호 용접을 채택하며, 이는 정밀도가 높고 용접 저항성이 낮고 외부 용접 공정이 없습니다. DMD 절연은 와인딩 층 사이에 사용되며, 말단은 밀봉되고 권선 후 수지로 경화됩니다.
크로스 플로우 윗발 냉각 팬이 채택되며, 이는 낮은 소음, 높은 풍압, 아름다운 외관 등의 특성을 갖고 변압기의 과부하 용량을 향상시킵니다. 온도 제어는 지능형 온도 컨트롤러를 채택하여 변압기 작동의 안전성 및 신뢰성을 향상시킵니다.
제품 설명
에폭시 수지 절연 드라이 타입 변압기는 매우 안전한 제품입니다. 로드 센터에 직접 설치할 수 있습니다. 사전 건조없이 100% 습도 환경에서 잘 작동합니다. 건축 분야, 상업 센터, 공항, 스테이션, 항구, 지하철, 공장, 지하 전력 유통 스테이션, 해상 석유 시추 플랫폼, 발전소 등에 널리 사용되었습니다.
제품 기능
● 내화성
● 수분 저항
● 손쉬운 유지 보수 및 설치
● 거친 환경 조건에서 잘 작동합니다
● 비 폴 루팅 제품
● 포괄적 인 작업 중 손실이 낮습니다
매개 변수
| 모델 | 부하 손실이 없습니다 (W) |
로드 손실 (120%) |
묵인 (%) |
noload current (%) |
소음 수준 (LPA) DB |
무게 (kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| 모델 | 치수 (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| Sc (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| Sc (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| Sc (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| Sc (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| Sc (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| 모델 | 용량 (KVA) | 길이 (MM) |
너비 (mm) | 키 (MM) |
종 방향 (MM) | 수평 (MM) | 체중 (kg) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| Sc (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| Sc (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| Sc (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| Sc (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| Sc (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
회사 프로필
SHANGHAI Industry Transformers Co., Ltd (SGOB)는 전기 유통 장비의 전차 공급 업체입니다. 우리의 제품에는 다음이 포함됩니다.
● 오일 배출 변압기
● 35kV 오일 이중 변압기
● Expoxy 수지 절연 드라이 형 전력 변압기
● 비정질 합금 분포 변압기
● 태양 광 변압기
● 풍력 전력 변압기
● 박스 스타일 변압기
우리 회사는 2007 년에 설립되었으며 오늘날 40,000 평방 미터의 워크숍과 200 명 이상의 직원이 있습니다. 당사의 제품은 발전 및 유통, 석탄 생산, 야금, 석유 및 가스, 화학 물질, 건축, 항구, 공항, 철도 및 시립 인프라와 같은 광범위한 산업에서 널리 사용됩니다.
또한 전기 캐비닛 및 인클로저, 스위치 기어 박스와 같은 관련 장비를 생산하고 있으며 현재 제품 라인을 핫 수축 커넥터, 전기 케이블 및 관련 기계 장비 등과 같은 다른 전력 관련 영역으로 확장하고 있습니다. 우리의 목표는 글로벌 고객 기반을위한 원 스톱 전기 장비 및 부품 공급 플랫폼을 구축하는 것입니다.
우리는 최고 품질의 제품을 제공하기 위해 엄격한 품질 관리 시스템에 의존합니다. 200 명의 직원 중 46 명은 엔지니어 경험입니다. 우리의 품질 시스템에는 다음에 대한 자격이 포함되어 있습니다.
● 중국의 국가 변압기 품질 감독 센터
● ISO-9001 : 2008 품질 관리 시스템
● ISO-14001 : 2004 환경 관리 시스템
● OHSMS18000 건강 및 안전 시스템
우리의 특허 :
우리의 생산 및 품질 테스트 기능은 다음과 같습니다.
● 자동 포일 권선
● 디지털 실리콘 스틸 시트 및 슬릿팅
● 완전 자동 진공 건조 오븐 및 바니시 라인
● 부분 배출 테스터
● Haefly 전원 분석기
● Haefly 고조파 분석기
그 결과 인프라 투자를 극대화하기 위해 고효율, 낮은 전력 소실 및 저음 소음의 우수한 제품입니다.
