SGOB 3150kva 건식 변압기는 산업용 및 상업용 애플리케이션을 위한 다재다능하고 강력한 솔루션입니다. 친환경 설계, 컴팩트한 설치 공간, 맞춤형 옵션, 업계 표준 준수 등을 통해 지속 가능한 고성능 전기 솔루션이 필요한 기업에 탁월한 선택이 됩니다. 고급 냉각 시스템과 에너지 효율적인 설계를 갖춘 변압기는 기업의 전력 요구 사항을 충족할 수 있는 안정적이고 비용 효율적인 방법을 제공합니다.

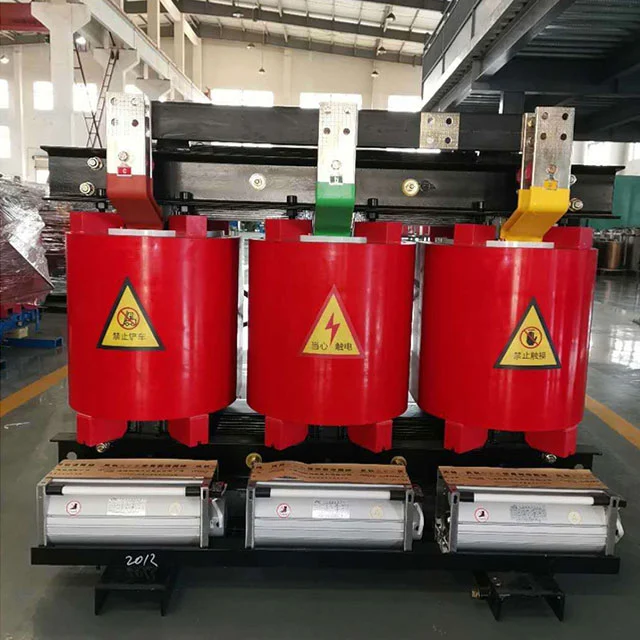

SGOB 3150kva 건식 변압기는 산업 및 상업 환경의 엄격한 전력 수요를 충족하도록 설계된 최첨단 전기 장치입니다. 3150kva(킬로볼트 암페어)의 정격 전력을 갖춘 이 변압기는 비교할 수 없는 성능, 신뢰성 및 효율성을 제공하므로 고용량 전력 솔루션이 필요한 기업에 이상적인 선택입니다.
변압기의 건식 설계는 오일 누출 위험을 제거하므로 환경 친화적이고 지속 가능한 옵션입니다. 또한 이 설계는 공간 제약이 있는 환경을 포함하여 다양한 환경에서 변압기를 쉽게 설치하고 작동할 수 있도록 보장합니다. SGOB 3150kva 건식 변압기는 설치 공간이 작고 견고한 구조로 강력하면서도 공간 절약형 솔루션이 필요한 기업에 탁월한 선택입니다.
변압기에는 최적의 작동 온도를 유지하고 소음 공해와 열 발생을 줄이는 고급 냉각 시스템이 장착되어 있습니다. 이를 통해 변압기가 조용하고 효율적으로 작동하여 에너지 소비와 운영 비용을 최소화할 수 있습니다. SGOB 3150kva 건식 변압기의 에너지 효율적인 설계는 전력 손실을 최소화하고 부하에 대한 전력 공급을 최대화하여 에너지 비용과 탄소 발자국을 더욱 줄입니다.
SGOB 3150kva 건식 변압기는 특정 고객 요구 사항에 맞게 맞춤화할 수 있습니다. 다양한 애플리케이션에 맞는 다양한 옵션을 제공하므로 기업은 변압기를 고유한 요구 사항에 맞게 조정할 수 있습니다. 변압기의 모듈식 설계를 통해 접근 및 유지보수가 용이하고 가동 중지 시간이 줄어들며 변압기의 수명이 연장됩니다.
제품 특징
Shanghai Industrial Transformer Co., Ltd.가 생산하는 에폭시 수지 주조 3150kva 건식 변압기는 선진 외국 기술을 도입하여 심양 변압기 연구소와 협력하여 개발 및 설계되었습니다. 제품신뢰도지수는 국제선진수준에 도달하였습니다.
SGOB 3150kva 건식 변압기는 안전하고 난연성, 내화성, 무공해이며 로드 센터에 직접 설치할 수 있습니다. 유지 보수가 필요 없고 설치가 쉽고 포괄적인 운영 비용이 낮고 손실이 적으며 방습 성능이 우수하고 습도 100%에서 정상적으로 작동할 수 있으며 정지 후 사전 건조 없이 작동할 수 있습니다. 낮은 부분방전, 저소음, 강력한 방열 기능을 갖추고 있으며 강제 공랭 조건에서 정격 부하 150%에서 작동할 수 있습니다.
SGOB 3150kva 건식 변압기는 이제 고층 건물, 상업 센터, 공항, 역, 부두, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 및 열악한 환경 및 사용 조건을 갖춘 기타 장소에서 널리 사용됩니다.
주요 재료 및 특징
코일은 F종 절연동선을 도체로 사용하고, 유리섬유와 에폭시수지 복합재료를 절연체로 사용합니다. 팽창 계수는 구리 도체의 팽창 계수에 가깝고 내충격성, 온도 변화 저항성 및 균열 저항성이 우수합니다. 유리섬유와 에폭시 수지의 모든 성분은 자기소화성이 있어 계속 타지 않습니다. 동시에 고전압 코일은 1mbar 진공 상태에서 에폭시 수지로 주조되며 코일 내부에 기포가 없어 코일의 부분 방전이 적습니다. 동시에 변압기의 손실도 효과적으로 감소됩니다.
The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.
저전압 및 고전류 코일의 경우 단락이 발생할 때 단락 스트레스가 크고 저전압 권선 수가 적습니다. 저전압 전류가 클수록 와이어 권선 유형을 사용할 때 불안정한 암페어 턴 문제가 더 두드러집니다. 발열 문제도 고려해야 한다. 이때 저전압용 포일 권선을 사용하면 위의 문제를 더 잘 해결할 수 있습니다. 우선, 호일 제품에는 축 방향 회전 및 축 방향 나선형 각도가 없습니다. 고전압 권선과 저전압 권선의 암페어 턴은 균형을 이루고 단락이 발생할 때 변압기의 축 방향 응력은 작습니다. 둘째, 얇은 단열재로 인해 다층 공기 덕트를 공정에서 마음대로 설정할 수 있으며 열 방출 문제도 더 잘 해결됩니다. 코일의 내부 용접은 완전 자동 포일 권취기의 크세논 보호 용접을 채택하여 정밀도가 높고 용접 저항이 낮으며 외부 용접 공정이 없습니다. 권선층 사이에는 DMD 절연재를 사용하고, 권선 후 끝부분을 수지로 밀봉하고 경화시킵니다.
저소음, 높은 풍압, 미려한 외관 등의 특성을 지닌 직교류 상류 냉각팬을 채택하여 변압기의 과부하 용량을 향상시켰습니다. 온도 제어는 지능형 온도 컨트롤러를 채택하여 변압기 작동의 안전성과 신뢰성을 향상시킵니다.
제품 설명
에폭시수지절연 건식변압기는 매우 안전한 제품입니다. 로드센터에 직접 설치할 수 있습니다. 사전 건조 없이 100% 습도 환경에서도 잘 작동됩니다. 그것은 건축 분야, 상업 중심지, 공항, 역, 항구, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 등에서 널리 사용되었습니다.
제품 특징
● 내화성
● 내습성
● 손쉬운 유지관리 및 설치
● 열악한 환경에서도 잘 작동함
● 무공해 제품
● 종합운전시 손실이 적음
매개변수
| 모델 | 부하 손실 없음 (W) |
부하 손실 (120%) |
의존성 (%) |
무부하 전류 (%) |
소음 수준 (LPA) 데시벨 |
무게 (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(비)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(비)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(비)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(비)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(비)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(비)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(비)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(비)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(비)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| 모델 | 치수(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| 모델 | 용량(KVA) | 길이 (MM) |
폭(MM) | 키 (MM) |
세로(MM) | 수평(MM) | 무게(KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
