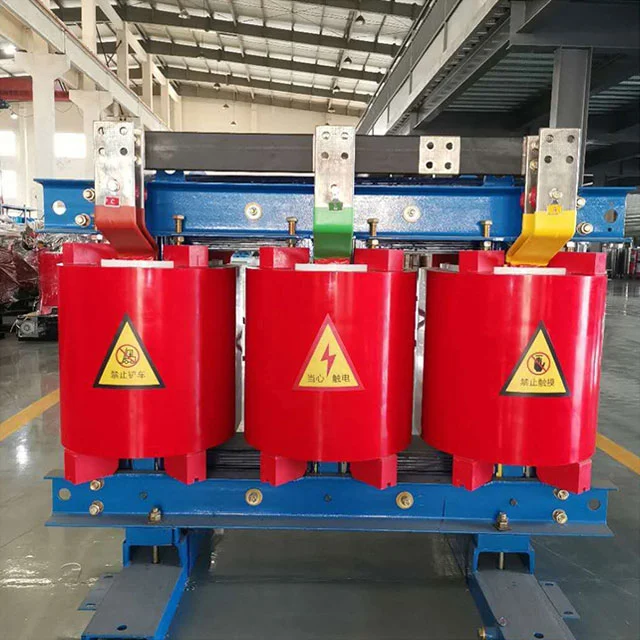

SGOB는 전문 제조업체로서 고품질 630 kVA 3 상 드라이 타입 변압기를 제공합니다. 전압 변환은 에폭시 수지 캡슐화 코일을 통해 달성되어 액체 누출의 위험을 제거하고 높은 안전 표준이 필요한 전원 공급 장치를 위해 설계되었습니다.
SGOB 의이 630kVA 3 상 드라이 유형 변압기는 100% 구리 권선, 5000V 고전압 및 50Hz/60Hz 주파수를 특징으로합니다. 발전소, 변전소 등에서 사용하기위한 IEC 표준을 준수합니다. 정격 전압에는 6kv, 6.3kv, 10kv, 10.5kv 및 11kv가 포함됩니다. 특정 요구 사항에 대한 사용자 정의를 사용할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
제품 기능 :
1. 코일은 유리 섬유 복합 단열재가있는 구리 도체, 에폭시 수지의 진공 캐스트를 사용하여 거품이없는 밀봉 된 구조를 사용합니다.
2. 코어는 계단 랩 랩 설계와 함께 곡물 지향 실리콘 스틸 시트를 사용하여 히스테리시스 손실을 줄입니다.
3. 저전압 측면은 균일 한 전류 분포를 위해 자동 아르곤 아크 용접이있는 포일 와인딩 구조를 사용합니다.
4. 축 팬이있는 지능형 온도 제어 시스템은 냉각 효율을 조절합니다.
5. 스탬프 케이싱은 대류를 향상시키기위한 냉각 지느러미를 특징으로하며, 부식 방지 코팅은 염 스프레이로부터 보호합니다.
생산 과정 :
와인딩 후, 구리 와이어는 절연 바니시로 사전 함침 된 다음, 에폭시 수지에서 진공 캐스트를 경화시킨다. 코어는 레이저 컷 및 쌓이며 유압 클램프는 일정한 압력을 가해줍니다. 어셈블리 후, 코어 및 코일은 구운 성분을 결합합니다. 배송 전에 부분 방전 스캐닝 및 고조파 분석은 추적 성을 위해 클라우드에 데이터를 업로드하여 수행됩니다.
오일 이중 변압기에 대한 주요 장점 :
1. 오일-임중의 변압기는 밀봉 고장으로 인한 오일 누출 위험이 있으며, 잠재적으로 토양 오염과 화재 위험이 발생합니다. 630 kVA 3 상 드라이 유형 변압기는 가연성 매체를 제거하고, 아크 결함의 경우 수지가 자체 노화되어 2 차 손상을 방지합니다. 오일 이중 변압기는 과부하 조건에서 가연성 가스를 생성하여 가스 보호 시스템이 필요합니다. 마른 형 변압기는 임베디드 센서를 사용하여 가장 인기있는 지점의 온도를 직접 모니터링하여 조기 경고 및 응답 속도를 향상시킵니다.
2. 오일-이량제 변압기에서 저온에서의 오일 점도 변화는 열 소산 효율에 영향을 미치고 고온은 단열 노화를 가속화합니다. 건식 유형 변압기에서 에폭시 수지의 열 팽창 계수는 구리 도체의 열 팽창 계수와 일치하여 극한 온도 변화에서 기계적 안정성을 유지합니다. 오일 이중 변압기에는주기적인 유유 품질 및 수분 함량 테스트가 필요합니다. 건식 유형 변압기의 완전히 밀봉 된 구조는 100% 습도 환경에서 작동 할 수 있으므로 소금 스프레이 부식으로 해양 환경에서 추가 보호 인클로저가 필요하지 않습니다.
3. 오일-임베테이션 변압기 유지 보수에는 특수 오일 여과 장비 및 폐유 처리 비용이 필요합니다. 우연한 누출로 인해 현장 청소 비용이 발생합니다. 건식 유형 변압기는 소모품 교체 비용없이 표면 먼지 축적을 위해 압축 공기 청소 만 필요합니다. 오일-이량제 변압기의 처분에는 유해 폐기물 절차가 포함됩니다. 건식 유형 재료는 기계적으로 분쇄, 분류 및 재활용 될 수 있으며 잔류 값이 크게 증가 할 수 있습니다. 오일-이량제 변압기 수리에는 오일 배수 절차가 필요합니다. 건식 유형 변압기는 모듈 식 와인딩 교체를 지원하여 다운 타임을 줄입니다.
유지 보수 메모
1. 수지의 마이크로 크랙을 피하기 위해 630kVA 3 상 드라이 유형 변압기를 작동하는 동안 방열판에 직접 고압 공기 건을 사용하지 마십시오.
2. 3 개월 이상 누적되면 소프트 브러시로 열 소산 채널에서 먼지를 깨끗하게하십시오.
3. 몬순 시즌 이전 해안 지역의 터미널에서 소금 결정 형성을 확인하십시오.
4. 갑작스런 단락 후 턴 간 절연 테스트를 수행하십시오.
5. 장기 보관 중에 건조한 환경에 밀봉하고 보관하십시오. 다시 시작하기 전에 48 시간 동안 일정한 온도와 습도를 유지하십시오.
과부하 용량은 오일 이중 변압기의 과부하 용량보다 낮습니까?
수지-캡슐화 된 권선은 열 용량이 높고 강제 공기 냉각 하에서 연속 과부하 시간은 실제로 오일-이량제 변압기보다 길다. 갑작스런 단락 후 절연 회복 속도도 더 빠릅니다.
제품 매개 변수
| 모델 | 부하 손실이 없습니다 (W) |
로드 손실 (120%) |
묵인 (%) |
noload current (%) |
소음 수준 (LPA) DB |
무게 (kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| 모델 | 치수 (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| Sc (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| Sc (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| Sc (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| Sc (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| Sc (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| 모델 | 용량 (KVA) | 길이 (MM) |
너비 (mm) | 키 (MM) |
종 방향 (MM) | 수평 (MM) | 체중 (kg) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| Sc (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| Sc (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| Sc (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| Sc (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| Sc (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
