제품 설명

변압기의 건식 설계로 오일이 필요하지 않으므로 누출 위험과 환경 오염이 크게 줄어듭니다. 이러한 환경 친화적인 기능은 청정 에너지 솔루션을 장려하고 탄소 배출을 최소화하는 글로벌 지속 가능성 노력과 일치합니다. SGOB 1000kva 건식 변압기는 작은 설치 공간과 견고한 구조로 설계되어 공간이 제한된 환경에 설치하는 데 이상적입니다. 견고한 구조로 인해 가장 까다로운 산업 환경에서도 장기적인 신뢰성과 원활한 작동이 보장됩니다.

상당한 부하를 지원하는 이 변압기의 능력은 높은 전력 수요가 일관되고 중요한 응용 분야에 탁월한 선택입니다. 제조 시설 및 데이터 센터부터 의료 기관 및 교육 캠퍼스에 이르기까지 SGOB 1000kva 건식 변압기는 필요할 때 언제 어디서나 안정적인 전력을 공급할 준비가 되어 있습니다.

강력한 전력 처리 기능 외에도 변압기는 인상적인 에너지 효율성을 제공합니다. 에너지 손실을 최소화하고 부하에 대한 전력 공급을 최대화하며 운영 비용을 절감합니다. 이는 에너지 소비를 최적화하고 탄소 배출량을 줄이려는 기업에게 이상적인 선택입니다.

또한 SGOB 1000kva 건식 변압기에는 소음 감소 및 열 관리와 같은 고급 기능이 탑재되어 있습니다. 이러한 기능은 더 조용하고 시원한 작동을 보장하여 전반적인 사용자 경험을 향상시키고 변압기의 수명을 연장합니다.

SGOB 1000kva 건식 변압기는 고성능, 신뢰성 및 환경 친화적인 전력 솔루션입니다. 컴팩트한 디자인, 견고한 구조 및 고급 기능으로 인해 다양한 응용 분야에 탁월한 선택이 됩니다. 제조 시설, 데이터 센터 또는 의료 기관에 전력을 공급하려는 경우 SGOB 1000kva 건식 변압기는 필요할 때 필요한 전력을 공급할 준비가 되어 있습니다.

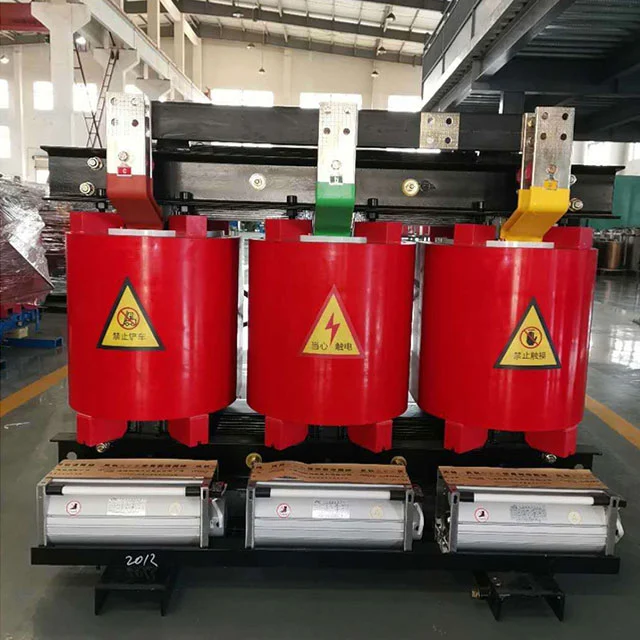

1000kva Dry Transformer

제품 특징

Shanghai Industrial Transformer Co., Ltd.가 생산하는 에폭시 수지 주조 1000kva 건식 변압기는 선진 외국 기술을 도입하여 심양 변압기 연구소와 협력하여 개발 및 설계되었습니다. 제품신뢰도지수는 국제선진수준에 도달하였습니다.

SGOB 1000kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.

SGOB 1000kva 건식 변압기는 이제 고층 건물, 상업 센터, 공항, 역, 부두, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 및 열악한 환경과 사용 조건을 갖춘 기타 장소에서 널리 사용됩니다.

1000kva Dry Transformer

Main materials and features

코일은 F종 절연동선을 도체로 사용하고, 유리섬유와 에폭시수지 복합재료를 절연체로 사용합니다. 팽창 계수는 구리 도체의 팽창 계수에 가깝고 내충격성, 온도 변화 저항성 및 균열 저항성이 우수합니다. 유리섬유와 에폭시 수지의 모든 성분은 자기소화성이 있어 계속 타지 않습니다. 동시에 고전압 코일은 1mbar 진공 상태에서 에폭시 수지로 주조되며 코일 내부에 기포가 없어 코일의 부분 방전이 적습니다. 동시에 변압기의 손실도 효과적으로 감소됩니다.

변압기의 철심은 45° 풀 베벨 조인트와 4단계 단계별 적층을 갖춘 일본 Nippon Steel에서 수입한 규칙적인 결 방향을 갖춘 고투과성 냉간 압연 실리콘 강판 30EH120 시리즈로 만들어졌습니다. 철심의 표면은 습기와 녹을 방지하기 위해 절연수지 페인트로 밀봉되어 있으며, 2개의 클램프와 패스너에는 부식방지 보호층이 있습니다. 전체 철심은 비적층 철 요크와 강철 당김판 구조를 채택하여 무부하 손실, 무부하 전류 및 철심 소음을 효과적으로 줄입니다.

저전압 및 고전류 코일의 경우 단락이 발생할 때 단락 스트레스가 크고 저전압 권선 수가 적습니다. 저전압 전류가 클수록 와이어 권선 유형을 사용할 때 불안정한 암페어 턴 문제가 더 두드러집니다. 발열 문제도 고려해야 한다. 이때 저전압용 포일 권선을 사용하면 위의 문제를 더 잘 해결할 수 있습니다. 우선, 호일 제품에는 축 방향 회전 및 축 방향 나선형 각도가 없습니다. 고전압 권선과 저전압 권선의 암페어 턴은 균형을 이루고 단락이 발생할 때 변압기의 축 방향 응력은 작습니다. 둘째, 얇은 단열재로 인해 다층 공기 덕트를 공정에서 마음대로 설정할 수 있으며 열 방출 문제도 더 잘 해결됩니다. 코일의 내부 용접은 완전 자동 포일 권취기의 크세논 보호 용접을 채택하여 정밀도가 높고 용접 저항이 낮으며 외부 용접 공정이 없습니다. 권선층 사이에는 DMD 절연재를 사용하고, 권선 후 끝부분을 수지로 밀봉하고 경화시킵니다.

저소음, 높은 풍압, 미려한 외관 등의 특성을 지닌 직교류 상류 냉각팬을 채택하여 변압기의 과부하 용량을 향상시켰습니다. 온도 제어는 지능형 온도 컨트롤러를 채택하여 변압기 작동의 안전성과 신뢰성을 향상시킵니다.

1000kva Dry Transformer

제품 설명

에폭시수지절연 건식변압기는 매우 안전한 제품입니다. 로드센터에 직접 설치할 수 있습니다. 사전 건조 없이 100% 습도 환경에서도 잘 작동됩니다. 그것은 건축 분야, 상업 중심지, 공항, 역, 항구, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 등에서 널리 사용되었습니다.

제품 특징

● 내화성

● 내습성

● 손쉬운 유지관리 및 설치

● 열악한 환경에서도 잘 작동함

● Non-polluting product

● 종합운전시 손실이 적음

Dry Transformer

매개변수

모델	부하 손실 없음 (W)	부하 손실 (120%)	의존성 (%)	무부하 전류 (%)	소음 수준 (LPA) 데시벨	무게 (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(비)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(비)10-160/10	550	2250		1.5	60	870
SC(비)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(비)10-400/10	1000	4220		1.1	63	1760
SC(비)10-500/10	1180	5170		1.1	64	2050
SC(비)10-630/10	1300	6310	6	0.9	65	2360
SC(비)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(비)10-1250/10	2030	10260		0.9	67	3840
SC(비)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

모델	치수(MM)
모델	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

모델	용량(KVA)	길이 (MM)	폭(MM)	키 (MM)	세로(MM)	수평(MM)	무게(KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

회사 프로필

Shanghai Industry Transformers Co., Ltd(SGOB)는 배전 장비의 전 범위 공급업체입니다. 당사의 제품은 다음과 같습니다:

● 유침 변압기

● 35KV oil-immersed transformers

● 에폭시 수지 절연 건식 전력 변압기

● Amorphous alloy distribution transformers

● 태양광 변압기

● 풍력 변압기

● 박스형 변전소 변압기

company company

Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.

company

우리는 또한 전기 캐비닛 및 인클로저, 배전반과 같은 관련 장비를 생산합니다. 현재 우리는 열간 수축 커넥터, 전기 케이블 및 관련 기계 장비 등과 같은 다른 전력 관련 영역으로 제품 라인을 확장하고 있습니다. 우리의 목표는 원스톱 구축입니다. 글로벌 고객 기반을 위한 전기 장비 및 부품 공급 플랫폼입니다.
