변압기의 고급 냉각 시스템은 효율적이고 조용하게 작동하여 소음 공해와 열 발생을 최소화합니다. 이는 변압기의 수명을 연장할 뿐만 아니라 전반적인 사용자 경험도 향상시킵니다. 에너지 효율성에 중점을 둔 SGOB 1600kva 건식 변압기는 고품질 재료와 최첨단 제조 기술을 사용하여 에너지 손실을 최소화하고 부하에 대한 전력 전달을 최대화합니다.

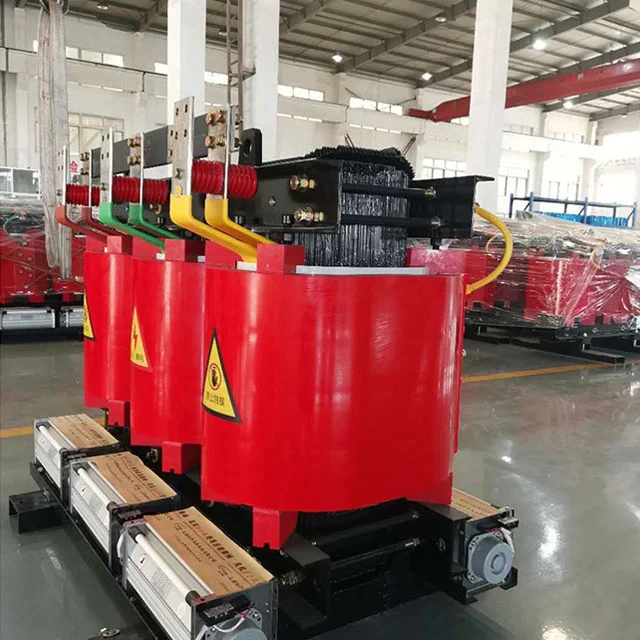

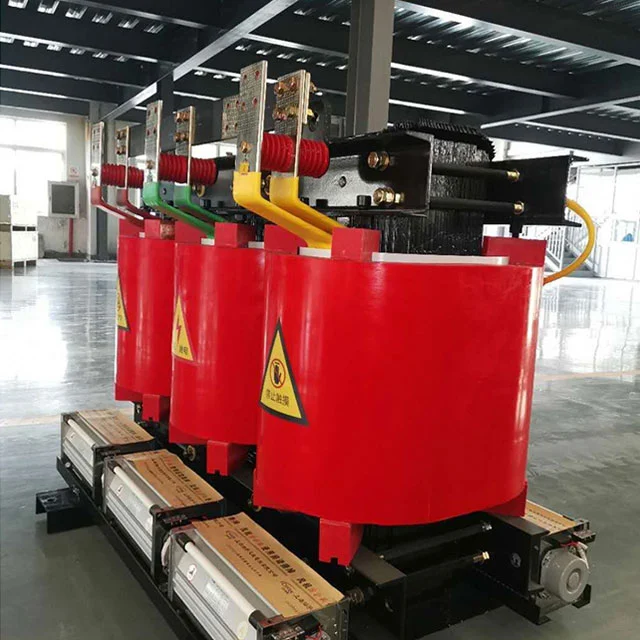

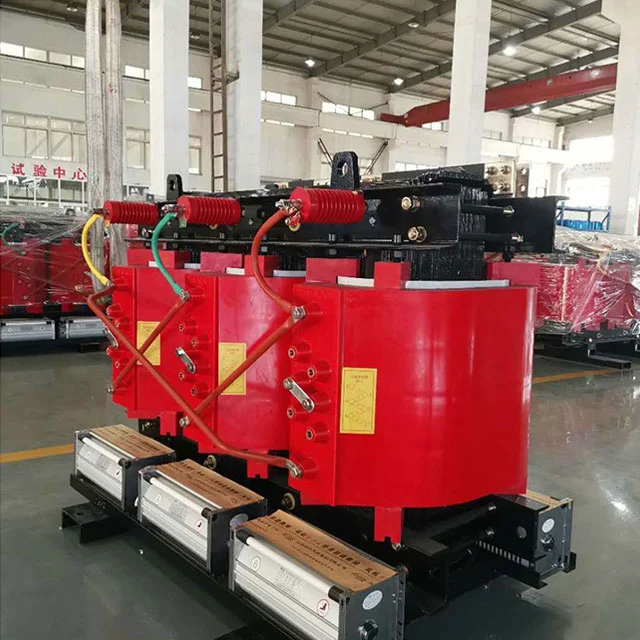

SGOB 1600kva 건식 변압기는 현대 산업 및 상업용 응용 분야의 고전력 요구 사항을 충족하도록 설계된 고급 전기 장치입니다. 1600kva(킬로볼트 암페어)의 강력한 정격 전력을 갖춘 이 변압기는 정밀 엔지니어링, 신뢰성 및 효율성을 결합하여 다양한 설정에서 탁월한 성능을 제공합니다.
SGOB 1600kva 건식 변압기는 오일 누출 및 환경 오염 위험을 제거하는 건식 설계가 돋보입니다. 이는 글로벌 지속 가능성 노력에 부합하는 환경 친화적인 솔루션입니다. 작은 설치 공간과 견고한 구조로 인해 공간이 제한된 환경에도 설치할 수 있으며, 견고한 구조로 인해 장기간의 신뢰성과 원활한 작동이 보장됩니다.
변압기의 고급 냉각 시스템은 효율적이고 조용하게 작동하여 소음 공해와 열 발생을 최소화합니다. 이는 변압기의 수명을 연장할 뿐만 아니라 전반적인 사용자 경험도 향상시킵니다. 에너지 효율성에 중점을 둔 SGOB 1600kva 건식 변압기는 고품질 재료와 최첨단 제조 기술을 사용하여 에너지 손실을 최소화하고 부하에 대한 전력 전달을 최대화합니다.
SGOB 1600kva 건식 변압기는 상당한 부하를 지원하도록 설계되었으므로 높은 전력 수요가 일관되고 중요한 응용 분야에 이상적인 선택입니다. 제조 시설과 데이터 센터부터 의료 기관과 교육 캠퍼스에 이르기까지 이 변압기는 필요할 때 언제 어디서나 안정적인 전력을 공급할 준비가 되어 있습니다.
기술 사양 외에도 SGOB 1600kva 건식 변압기는 특정 고객 요구 사항을 충족하기 위한 다양한 맞춤 옵션을 제공합니다. 모듈형 설계로 쉽게 접근하고 서비스할 수 있어 가동 중지 시간과 유지 관리 비용이 줄어듭니다. 이를 통해 기업은 에너지 소비를 최적화하고 탄소 배출량을 줄이며 에너지 요금을 절약할 수 있습니다.
SGOB 브랜드는 품질과 신뢰성의 대명사이며 1600kva 건식 변압기도 예외는 아닙니다. 모든 관련 산업 표준 및 규정을 준수하여 다양한 응용 분야에서 사용하기에 안전하고 규정을 준수합니다. 인상적인 성능과 유연성을 갖춘 SGOB 1600kva 건식 변압기는 최고를 요구하는 기업을 위한 완벽한 선택입니다.
제품 특징

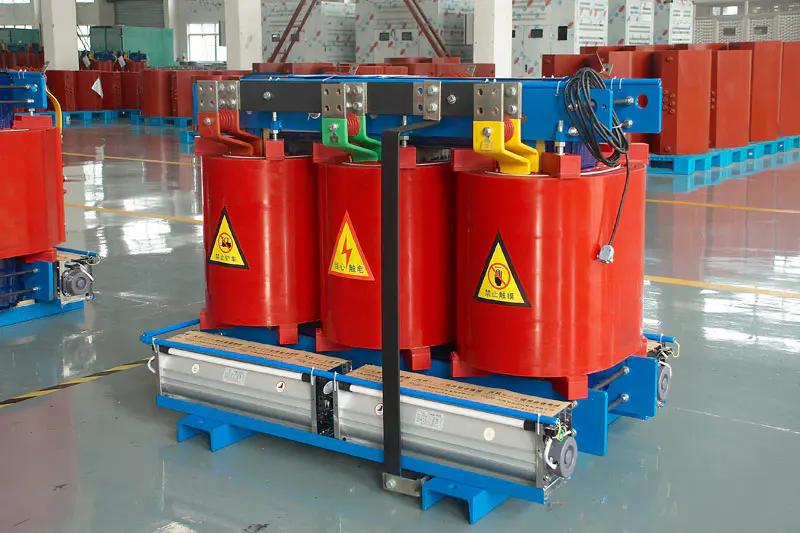

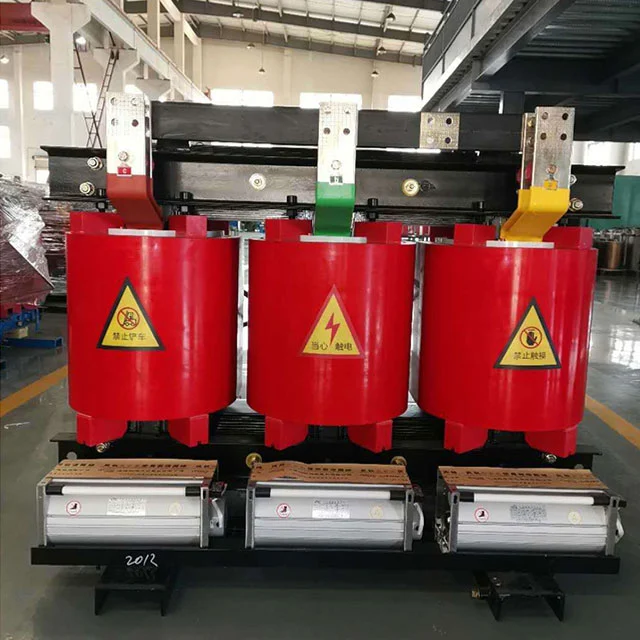

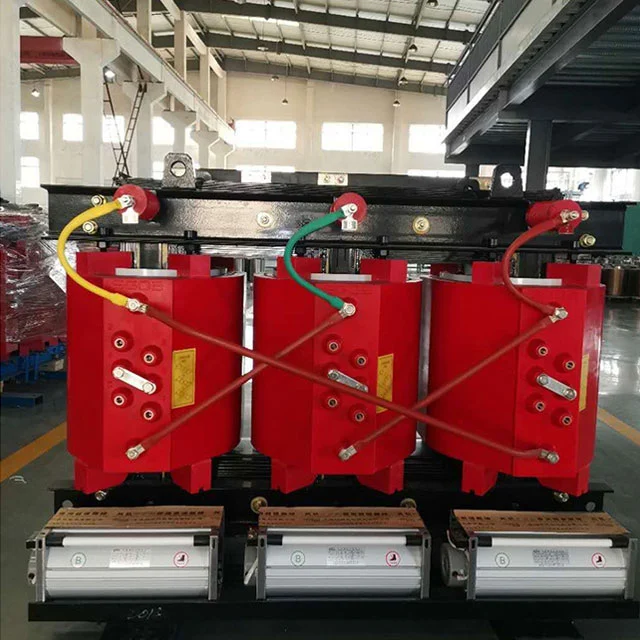

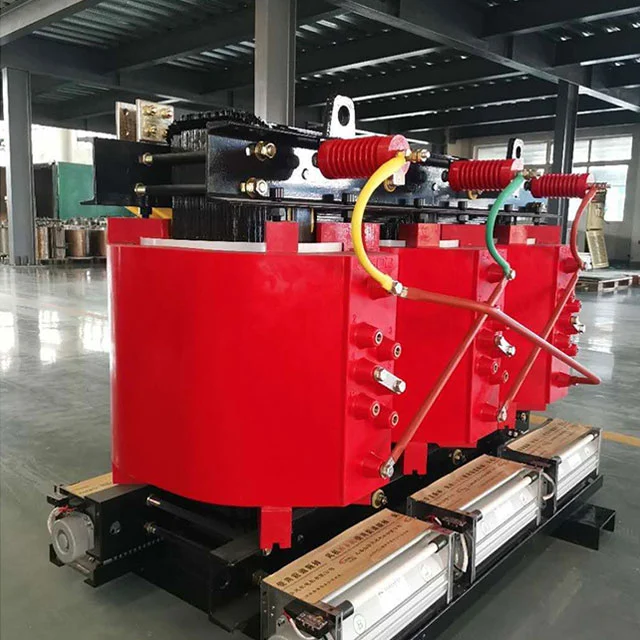

Shanghai Industrial Transformer Co., Ltd.가 생산하는 에폭시 수지 주조 1600kva 건식 변압기는 선진 외국 기술을 도입하여 심양 변압기 연구소와 협력하여 개발 및 설계되었습니다. 제품신뢰도지수는 국제선진수준에 도달하였습니다.
SGOB 1600kva 건식 변압기는 안전하고 난연성, 내화성, 무공해이며 로드 센터에 직접 설치할 수 있습니다. 유지 보수가 필요 없고 설치가 쉽고 포괄적인 운영 비용이 낮고 손실이 적으며 방습 성능이 우수하고 습도 100%에서 정상적으로 작동할 수 있으며 정지 후 사전 건조 없이 작동할 수 있습니다. 낮은 부분방전, 저소음, 강력한 방열 기능을 갖추고 있으며 강제 공랭 조건에서 정격 부하 150%에서 작동할 수 있습니다.
SGOB 1600kva 건식 변압기는 이제 고층 건물, 상업 센터, 공항, 역, 부두, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 및 열악한 환경과 사용 조건을 갖춘 기타 장소에서 널리 사용됩니다.
주요 재료 및 특징

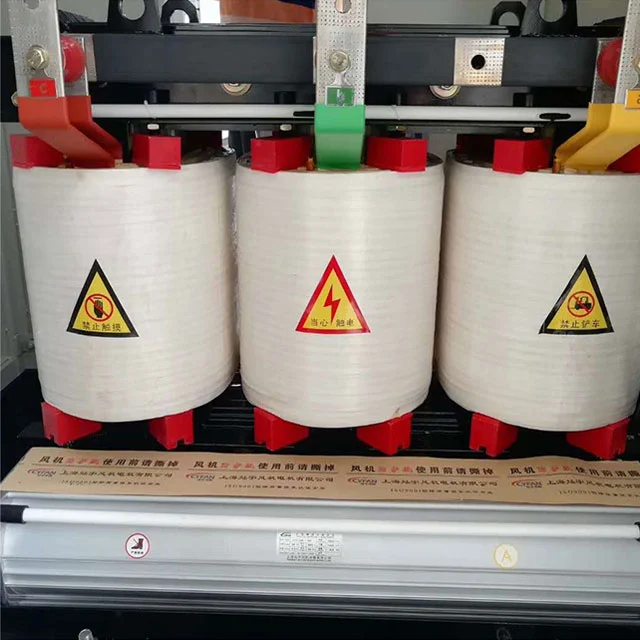

코일은 F종 절연동선을 도체로 사용하고, 유리섬유와 에폭시수지 복합재료를 절연체로 사용합니다. 팽창 계수는 구리 도체의 팽창 계수에 가깝고 내충격성, 온도 변화 저항성 및 균열 저항성이 우수합니다. 유리섬유와 에폭시 수지의 모든 성분은 자기소화성이 있어 계속 타지 않습니다. 동시에 고전압 코일은 1mbar 진공 상태에서 에폭시 수지로 주조되며 코일 내부에 기포가 없어 코일의 부분 방전이 적습니다. 동시에 변압기의 손실도 효과적으로 감소됩니다.
변압기의 철심은 45° 풀 베벨 조인트와 4단계 단계별 적층을 갖춘 일본 Nippon Steel에서 수입한 규칙적인 결 방향을 갖춘 고투과성 냉간 압연 실리콘 강판 30EH120 시리즈로 만들어졌습니다. 철심의 표면은 습기와 녹을 방지하기 위해 절연수지 페인트로 밀봉되어 있으며, 2개의 클램프와 패스너에는 부식방지 보호층이 있습니다. 전체 철심은 비적층 철 요크와 강철 당김판 구조를 채택하여 무부하 손실, 무부하 전류 및 철심 소음을 효과적으로 줄입니다.
저전압 및 고전류 코일의 경우 단락이 발생할 때 단락 스트레스가 크고 저전압 권선 수가 적습니다. 저전압 전류가 클수록 와이어 권선 유형을 사용할 때 불안정한 암페어 턴 문제가 더 두드러집니다. 발열 문제도 고려해야 한다. 이때 저전압용 포일 권선을 사용하면 위의 문제를 더 잘 해결할 수 있습니다. 우선, 호일 제품에는 축 방향 회전 및 축 방향 나선형 각도가 없습니다. 고전압 권선과 저전압 권선의 암페어 턴은 균형을 이루고 단락이 발생할 때 변압기의 축 방향 응력은 작습니다. 둘째, 얇은 단열재로 인해 다층 공기 덕트를 공정에서 마음대로 설정할 수 있으며 열 방출 문제도 더 잘 해결됩니다. 코일의 내부 용접은 완전 자동 포일 권취기의 크세논 보호 용접을 채택하여 정밀도가 높고 용접 저항이 낮으며 외부 용접 공정이 없습니다. 권선층 사이에는 DMD 절연재를 사용하고, 권선 후 끝부분을 수지로 밀봉하고 경화시킵니다.
저소음, 높은 풍압, 미려한 외관 등의 특성을 지닌 직교류 상류 냉각팬을 채택하여 변압기의 과부하 용량을 향상시켰습니다. 온도 제어는 지능형 온도 컨트롤러를 채택하여 변압기 작동의 안전성과 신뢰성을 향상시킵니다.
제품 설명
에폭시수지절연 건식변압기는 매우 안전한 제품입니다. 로드센터에 직접 설치할 수 있습니다. 사전 건조 없이 100% 습도 환경에서도 잘 작동됩니다. 그것은 건축 분야, 상업 중심지, 공항, 역, 항구, 지하철, 공장, 지하 배전소, 해양 석유 시추 플랫폼, 발전소 등에서 널리 사용되었습니다.
제품 특징
● 내화성
● 내습성
● 손쉬운 유지관리 및 설치
● 열악한 환경에서도 잘 작동함
● 무공해 제품
● 종합운전시 손실이 적음
매개변수
| 모델 | 부하 손실 없음 (W) |
부하 손실 (120%) |
의존성 (%) |
무부하 전류 (%) |
소음 수준 (LPA) 데시벨 |
무게 (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(비)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(비)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(비)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(비)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(비)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(비)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(비)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(비)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(비)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |

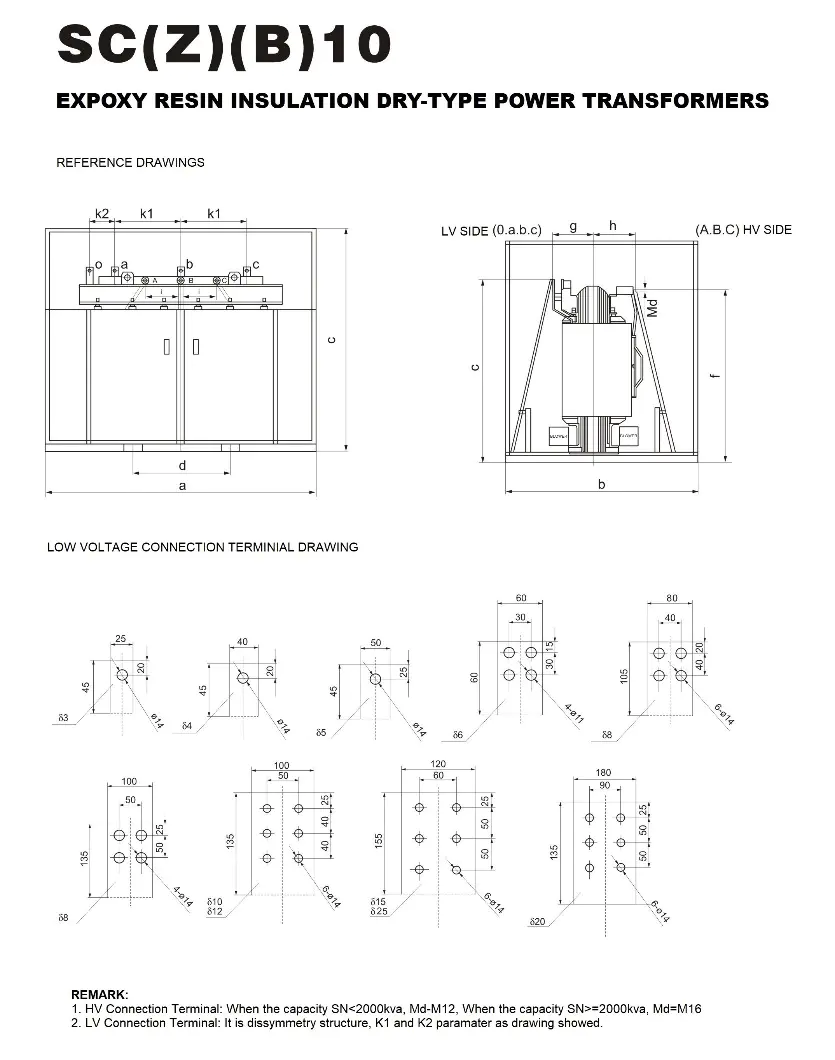

| 모델 | 치수(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| 모델 | 용량(KVA) | 길이 (MM) |
폭(MM) | 키 (MM) |
세로(MM) | 수평(MM) | 무게(KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |

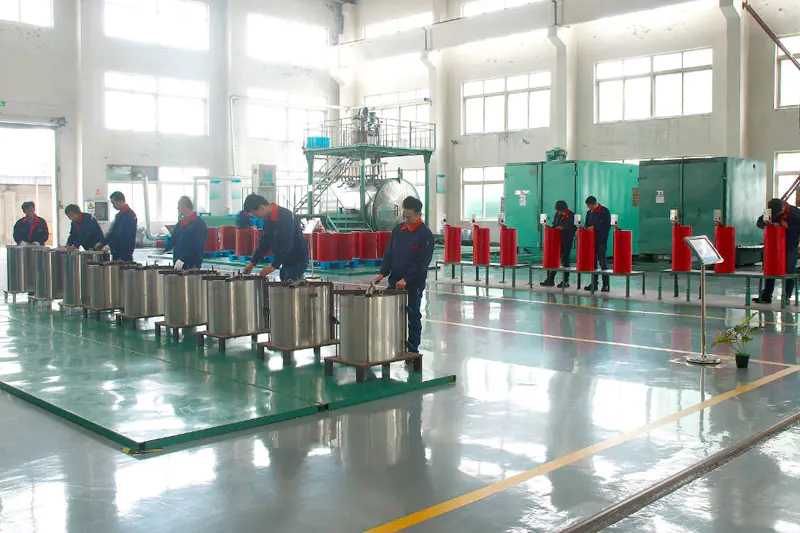

회사 프로필
Shanghai Industry Transformers Co., Ltd(SGOB)는 배전 장비의 전 범위 공급업체입니다. 당사의 제품은 다음과 같습니다:
● 유침 변압기
● 35KV 유침 변압기
● 에폭시 수지 절연 건식 전력 변압기
● 비정질 합금 배전 변압기
● 태양광 변압기
● 풍력 변압기
● 박스형 변전소 변압기

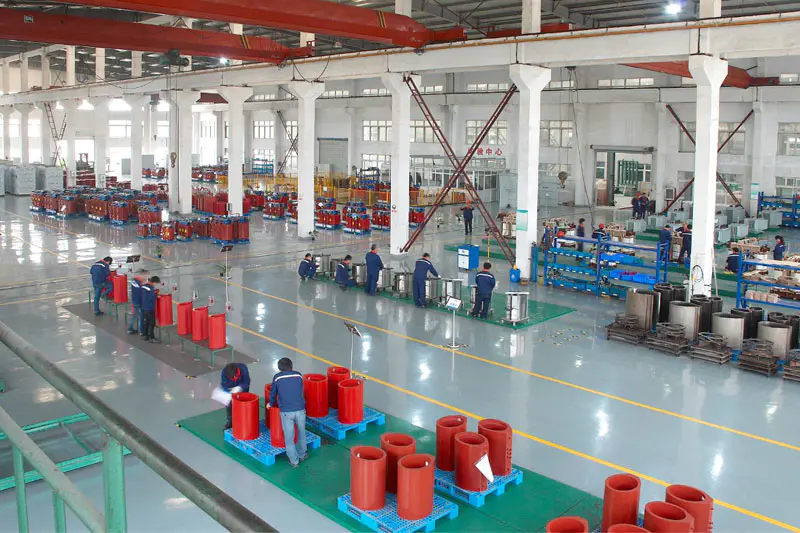

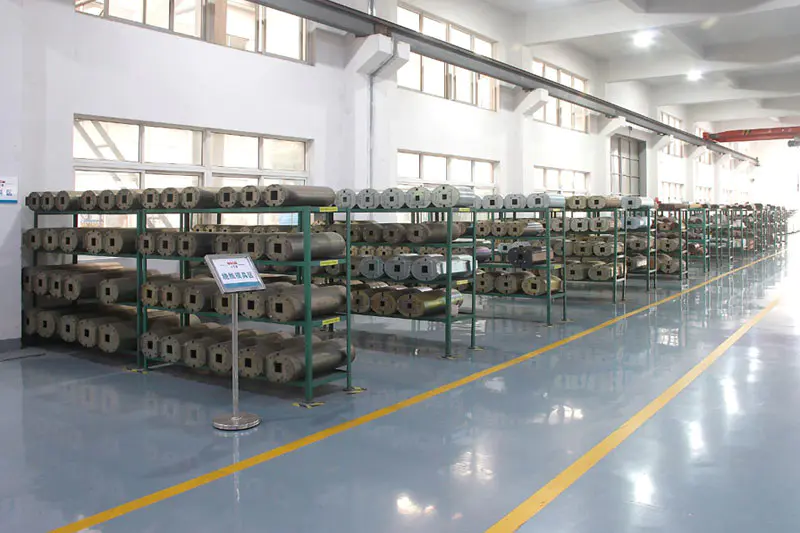

우리 회사는 2007년에 설립되었으며 현재 40,000m2의 작업장과 200명 이상의 직원을 보유하고 있습니다. 당사의 제품은 발전 및 배전, 석탄 생산, 야금, 석유 및 가스, 화학, 건설, 항만, 공항, 철도 및 도시 인프라와 같은 광범위한 산업 분야에서 널리 사용됩니다.
우리는 또한 전기 캐비닛 및 인클로저, 배전반과 같은 관련 장비를 생산합니다. 현재 우리는 열간 수축 커넥터, 전기 케이블 및 관련 기계 장비 등과 같은 다른 전력 관련 영역으로 제품 라인을 확장하고 있습니다. 우리의 목표는 원스톱 구축입니다. 글로벌 고객 기반을 위한 전기 장비 및 부품 공급 플랫폼입니다.
우리는 엄격한 품질 관리 시스템을 통해 최고 품질의 제품을 제공합니다. 직원 200명 중 46명이 엔지니어 경험이 있습니다. 당사의 품질 시스템에는 다음에 대한 자격이 포함됩니다.
● 중국 국가 변압기 품질 감독 센터
● ISO-9001:2008 품질경영시스템
● ISO-14001:2004 환경경영시스템
● OHSMS18000 안전보건 시스템
우리의 특허:
당사의 생산 및 품질 테스트 역량은 다음과 같습니다.
● 자동 호일 감기
● 디지털 실리콘 강판 및 슬릿팅
● 전자동 진공건조로 및 바니시 라인
● HAEFLY 부분방전 시험기
● HAEFLY 전력 분석기
● HAEFLY 고조파 분석기
그 결과, 인프라 투자를 극대화할 수 있는 고효율, 저전력 소모, 저소음을 갖춘 우수한 제품이 탄생했습니다.
